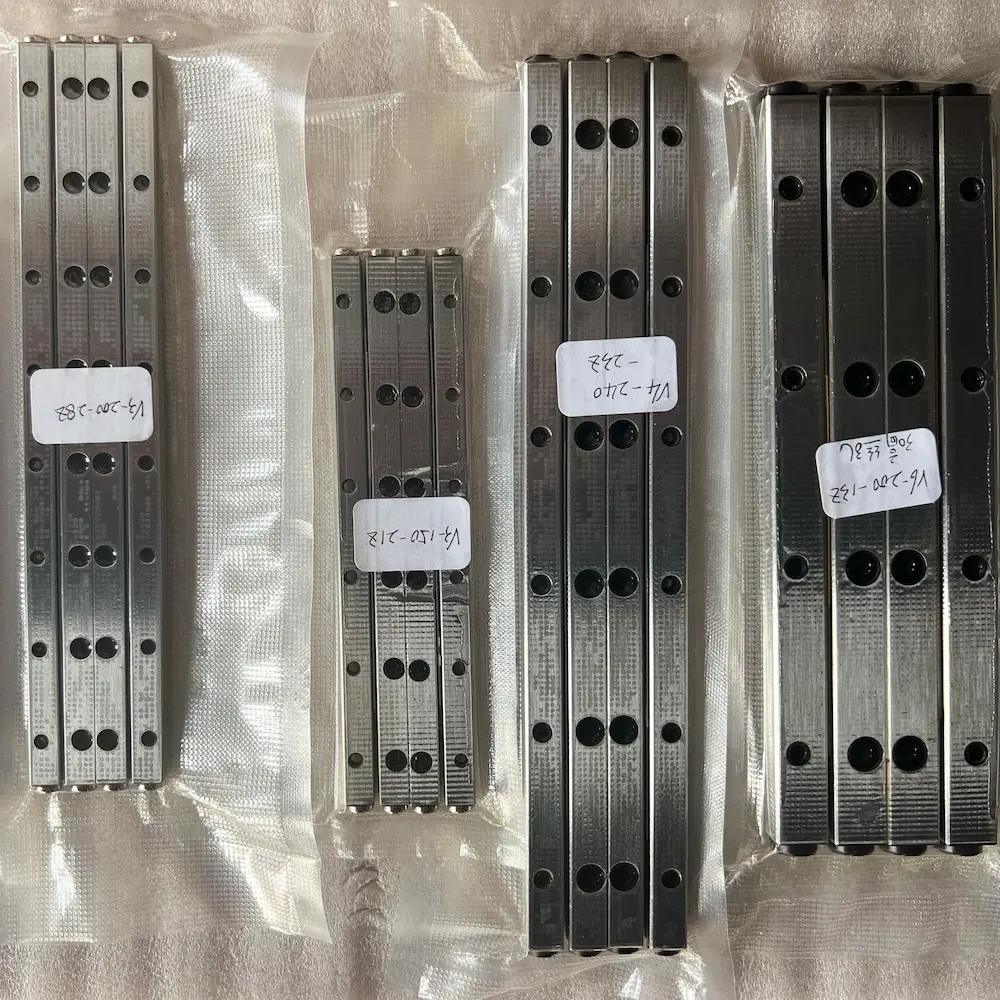

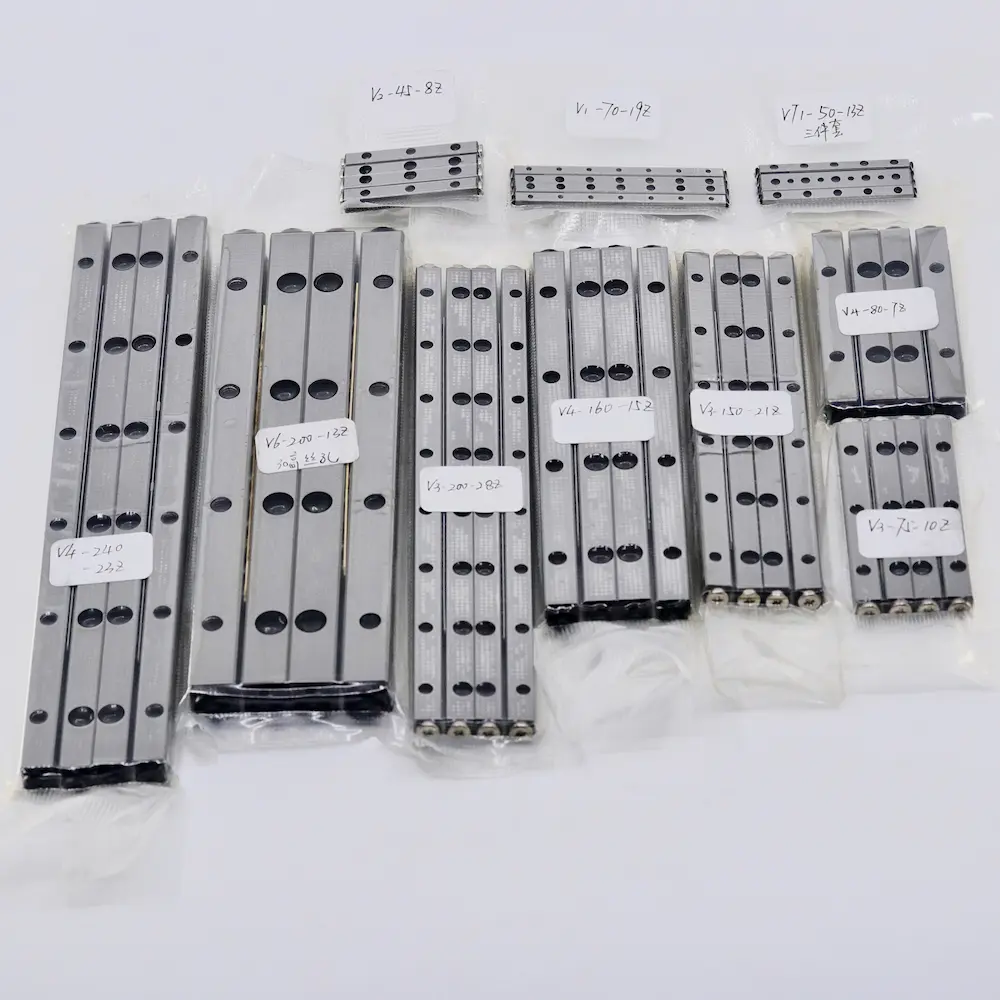

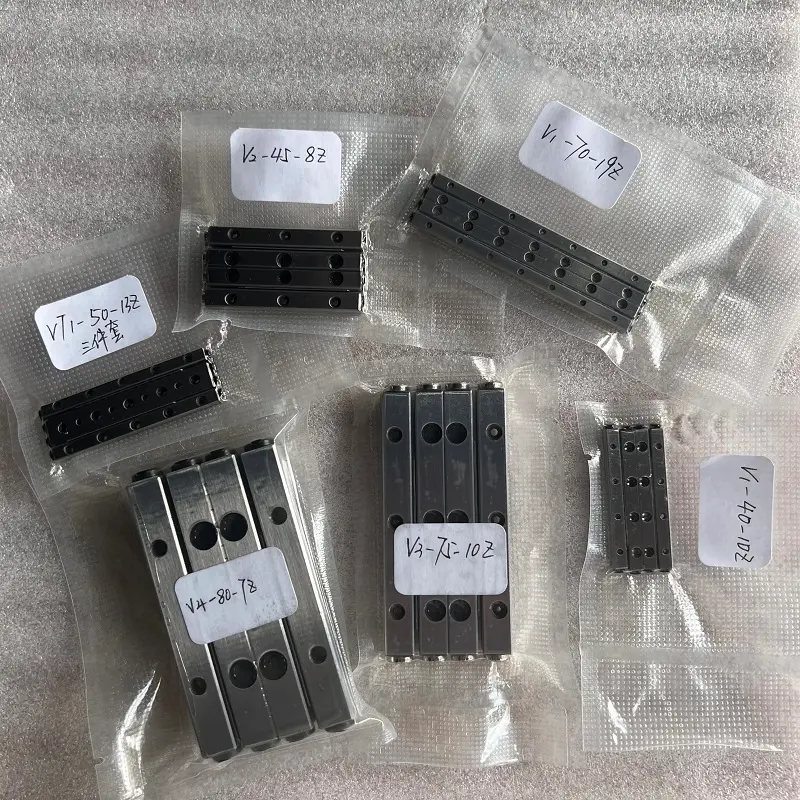

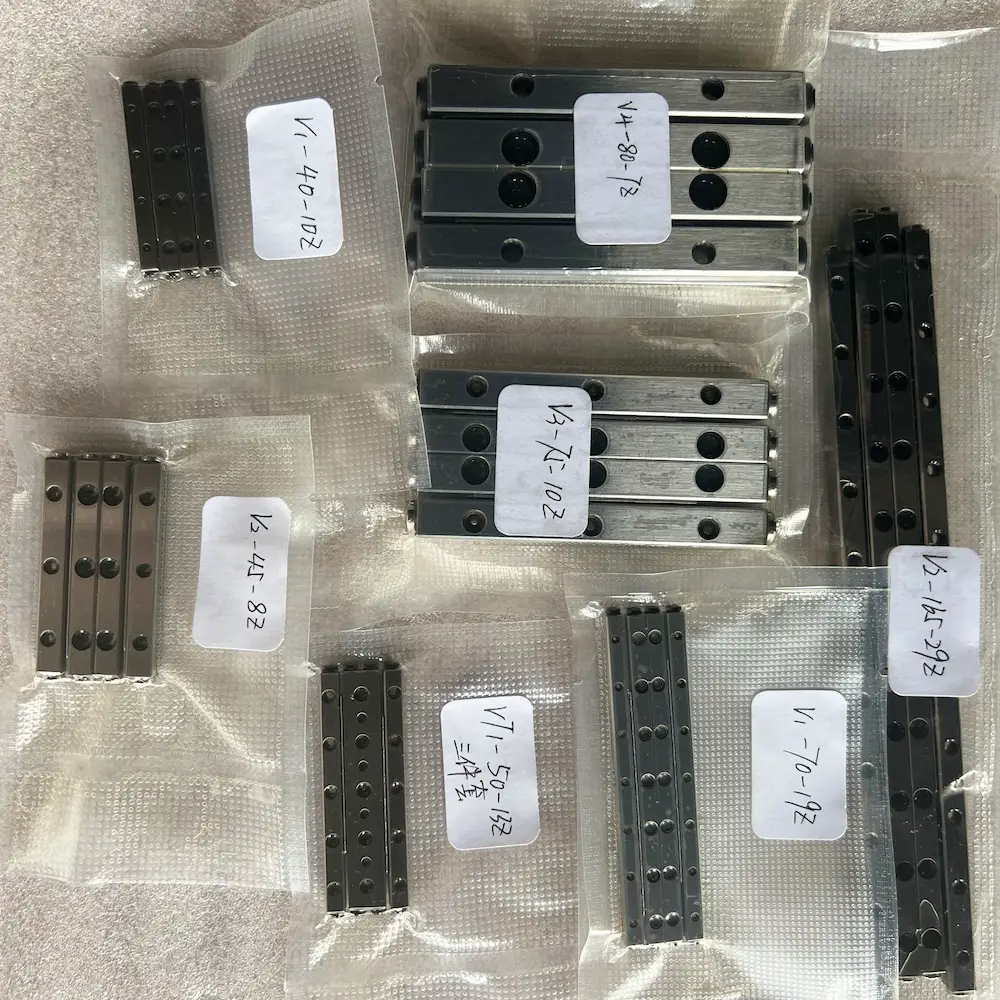

交叉滚子导轨

交叉滚子导轨是一种直线运动滚动导轨，在两个直线导轨之间装有滚子保持架，其 V 形表面充当轨道槽。 由于圆柱滚子交替交叉，这种布置可以处理任何方向的负载，同时提供极高的精度和平滑的线性运动。 型号有多种尺寸可供选择，可根据应用进行选择。

对于大多数设计工程师来说，交叉滚子导轨被称为带有平面保持架的精密导轨，是行程长度有限（通常小于 1 米）的精密应用的常见选择。 直线轴承的主要功能是支撑直线运动中低摩擦的负载。

使用精密直线导轨的原因有很多，但与其他类型的导轨相比，它们最明显的优点是：：

  • 摩擦系数极低且均匀
  • 几乎无粘滑且运行平稳
  • 尺寸紧凑
  • 高载荷能力和刚度
  • 无间隙和高运行精度
  • 耐磨、可靠性高

这些特点使得交叉滚子导轨成为在需要高精度和多方向承载能力的应用中的理想选择，如机械制造、自动化设备和精密仪器等领域。

型号筛选

滚柱直径 (mm)

~

滑轨长度 (mm)

~

型号

型号互换

重置所有
FILTERS
切换： 公制 英制   排序:
型号 最大行程 滚柱直径 滑轨长度 组合宽度 高度 额定动载荷 额定静载荷
ST Da L M A C C0
mm
mm
mm
mm
mm
N
N
VR 1-20x5Z 12 1.5 20 8.5 4 98 69
VR 1-30x7Z 22 1.5 30 8.5 4 98 69
VR 1-40x10Z 27 1.5 40 8.5 4 98 69
VR 1-50x13Z 32 1.5 50 8.5 4 98 69
VR 1-60x16Z 37 1.5 60 8.5 4 98 69
VR 1-70x19Z 42 1.5 70 8.5 4 98 69
VR 1-80x21Z 52 1.5 80 8.5 4 98 69
VR 2-30x5Z 18 2 30 12 6 176 127
VR 2-45x8Z 24 2 45 12 6 176 127
VR 2-60x11Z 30 2 60 12 6 176 127
VR 2-75x13Z 44 2 75 12 6 176 127
VR 2-90x16Z 50 2 90 12 6 176 127
VR 2-105x18Z 64 2 105 12 6 176 127
VR 2-120x21Z 70 2 120 12 6 176 127
VR 2-135x23Z 84 2 135 12 6 176 127
VR 2-150x26Z 90 2 150 12 6 176 127
VR 2-165x29Z 96 2 165 12 6 176 127
VR 2-180x32Z 102 2 180 12 6 176 127
VR 3-50x7Z 28 3 50 18 8 363 275
VR 3-75x10Z 48 3 75 18 8 363 275
VR 3-100x14Z 58 3 100 18 8 363 275
VR 3-125x17Z 78 3 125 18 8 363 275
VR 3-150x21Z 88 3 150 18 8 363 275
VR 3-175x24Z 108 3 175 18 8 363 275
VR 3-200x28Z 118 3 200 18 8 363 275
VR 3-225x31Z 138 3 225 18 8 363 275
VR 3-250x35Z 148 3 250 18 8 363 275
VR 3-275x38Z 168 3 275 18 8 363 275
VR 3-300x42Z 178 3 300 18 8 363 275
VR 4-80x7Z 58 4 80 22 11 764 637

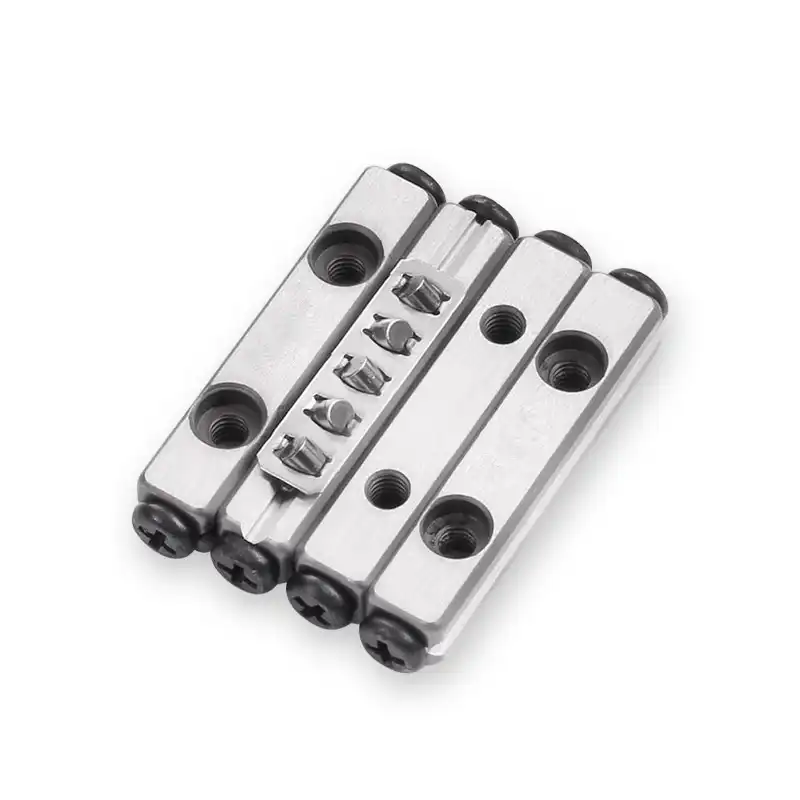

VR 1-20x5Z
ST 最大行程 12 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 20 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

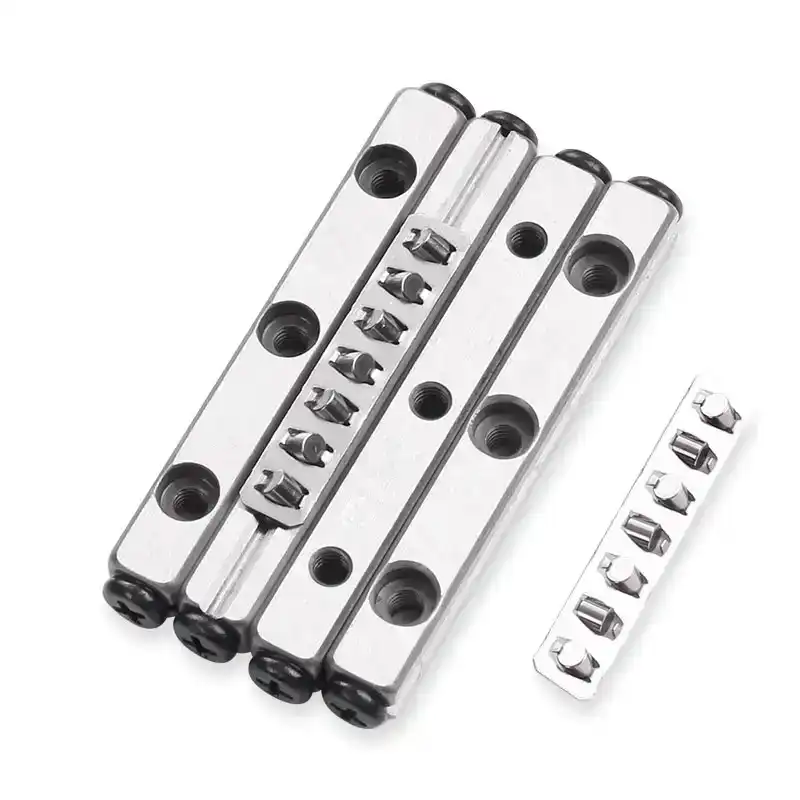

VR 1-30x7Z
ST 最大行程 22 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 30 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N
VR 1-40x10Z
ST 最大行程 27 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 40 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

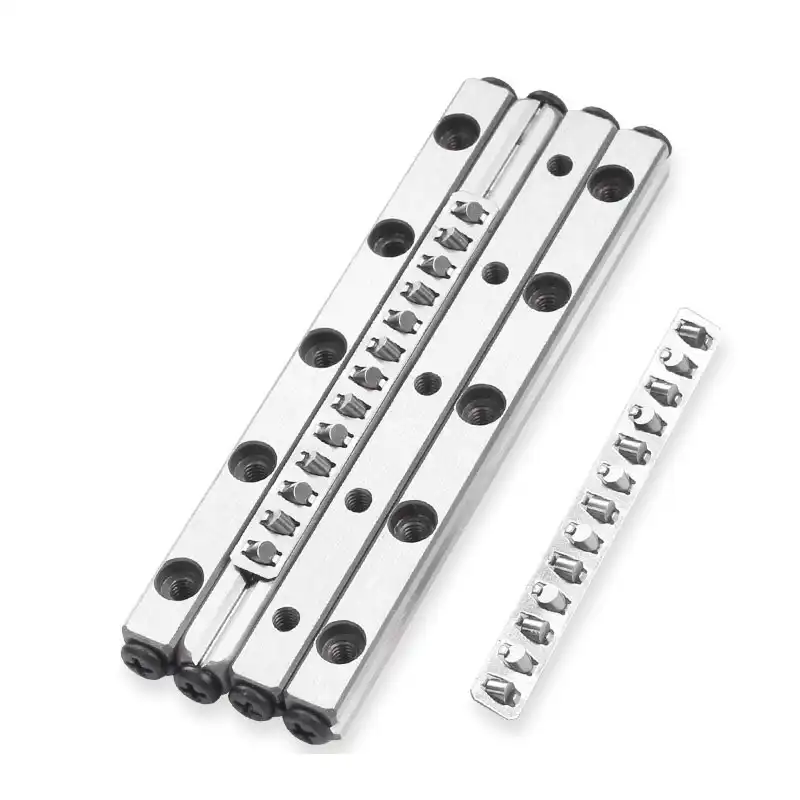

VR 1-50x13Z
ST 最大行程 32 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 50 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

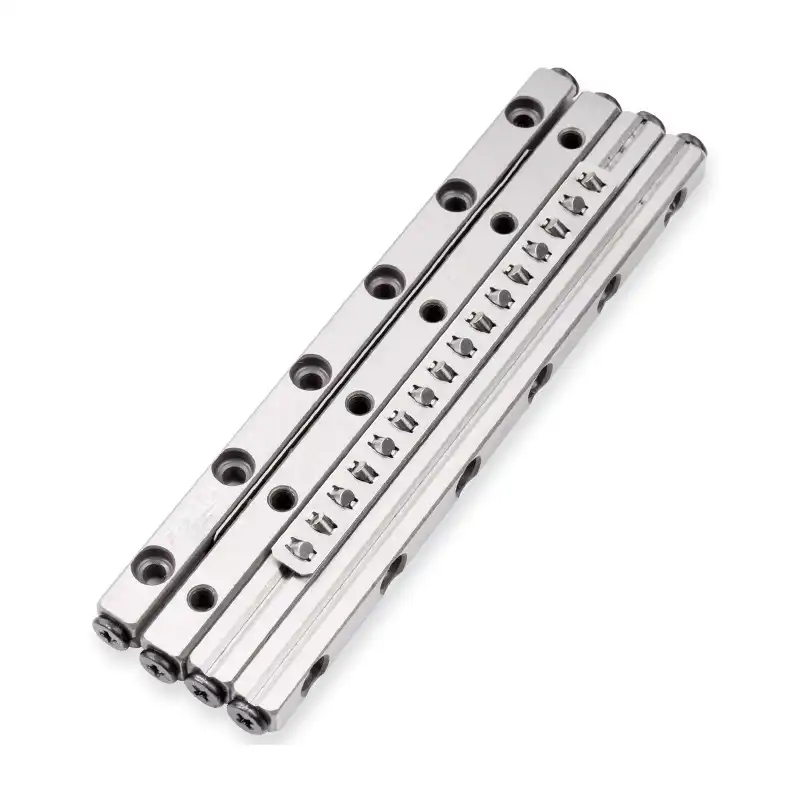

VR 1-60x16Z
ST 最大行程 37 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 60 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

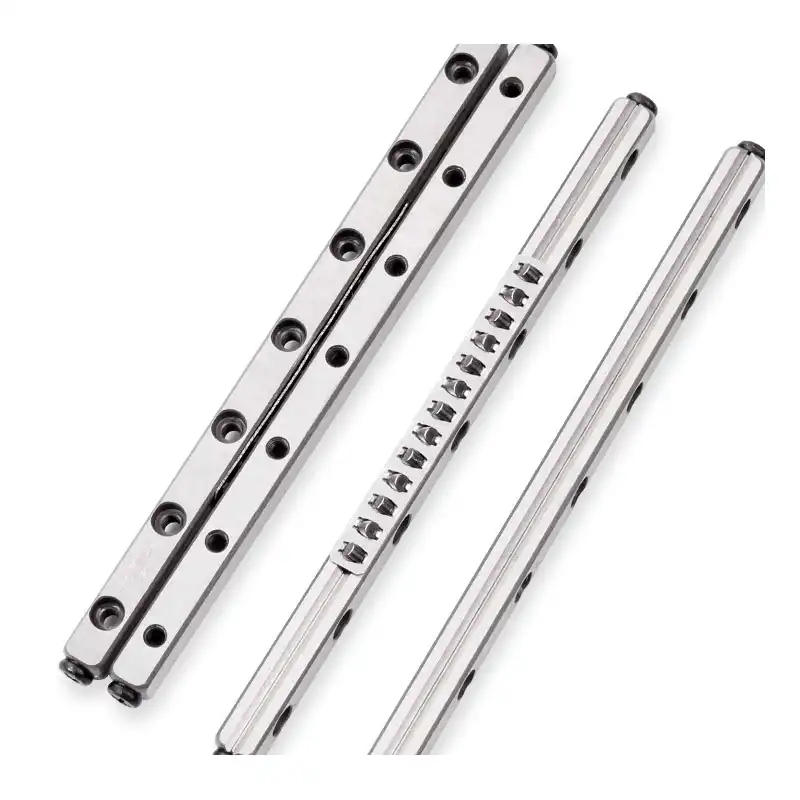

VR 1-70x19Z
ST 最大行程 42 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 70 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

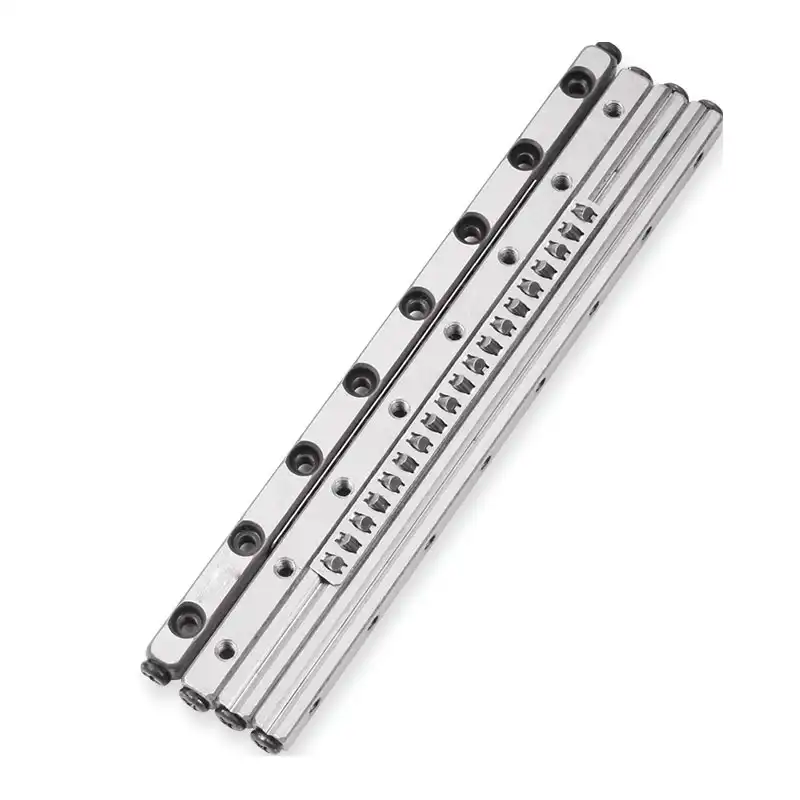

VR 1-80x21Z
ST 最大行程 52 mm
Da 滚柱直径 1.5 mm
L 滑轨长度 80 mm
M 组合宽度 8.5 mm
A 高度 4 mm
C 额定动载荷 98 N
C0 额定静载荷 69 N

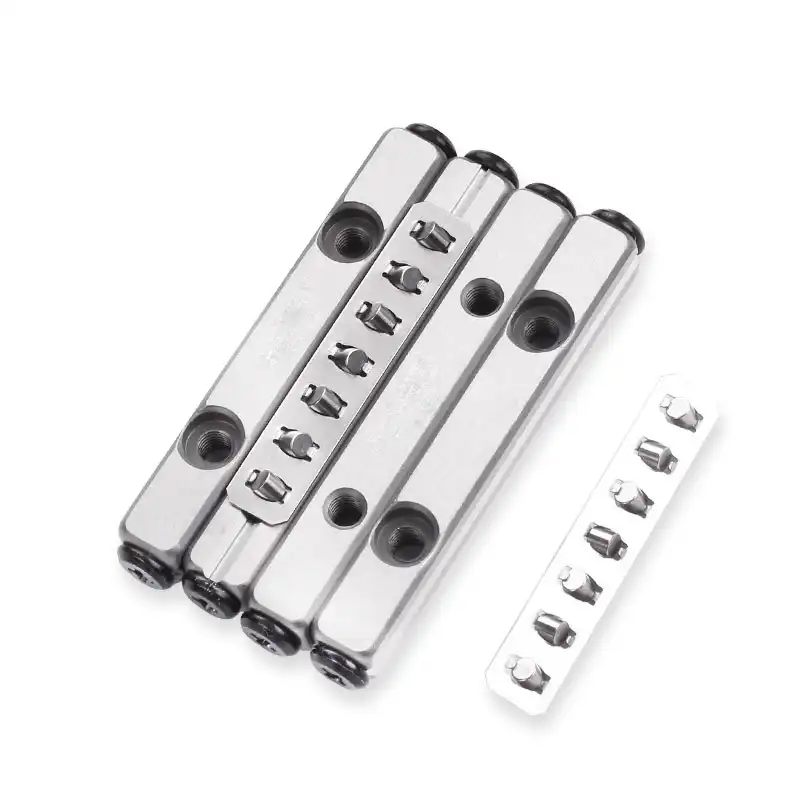

VR 2-30x5Z
ST 最大行程 18 mm
Da 滚柱直径 2 mm
L 滑轨长度 30 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

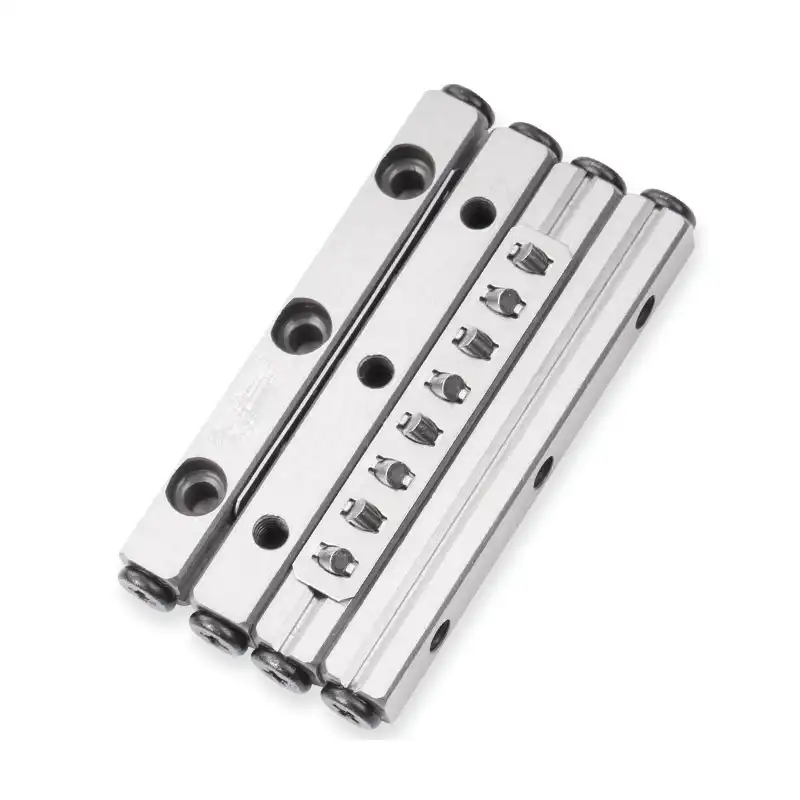

VR 2-45x8Z
ST 最大行程 24 mm
Da 滚柱直径 2 mm
L 滑轨长度 45 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

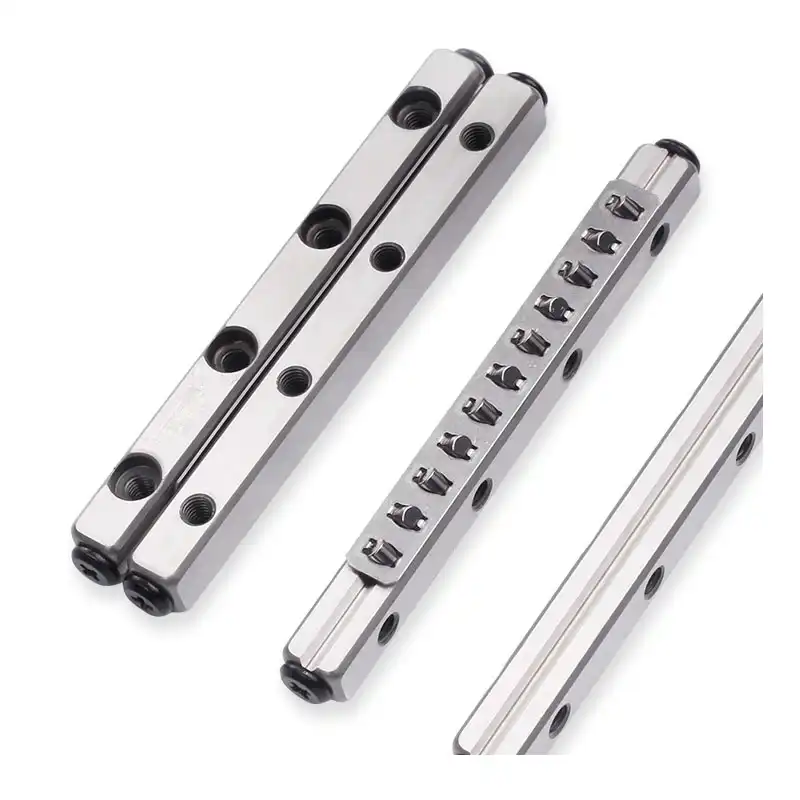

VR 2-60x11Z
ST 最大行程 30 mm
Da 滚柱直径 2 mm
L 滑轨长度 60 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

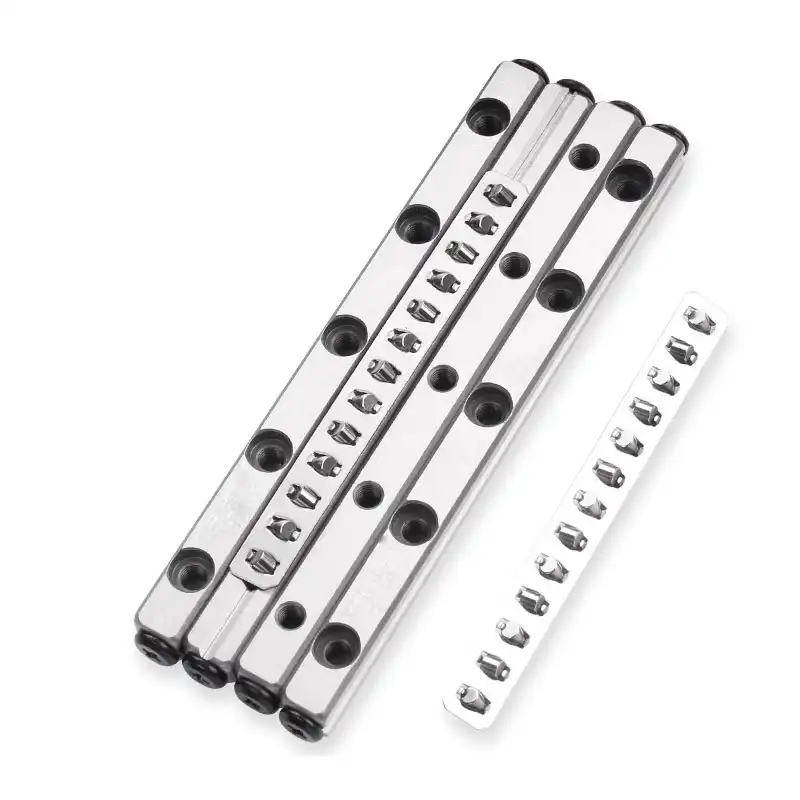

VR 2-75x13Z
ST 最大行程 44 mm
Da 滚柱直径 2 mm
L 滑轨长度 75 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

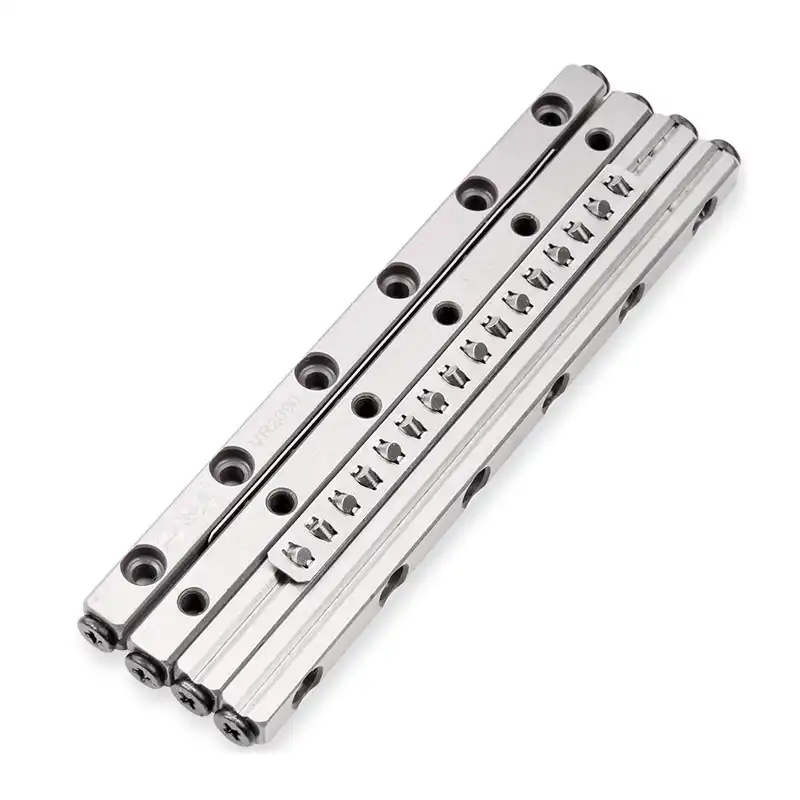

VR 2-90x16Z
ST 最大行程 50 mm
Da 滚柱直径 2 mm
L 滑轨长度 90 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

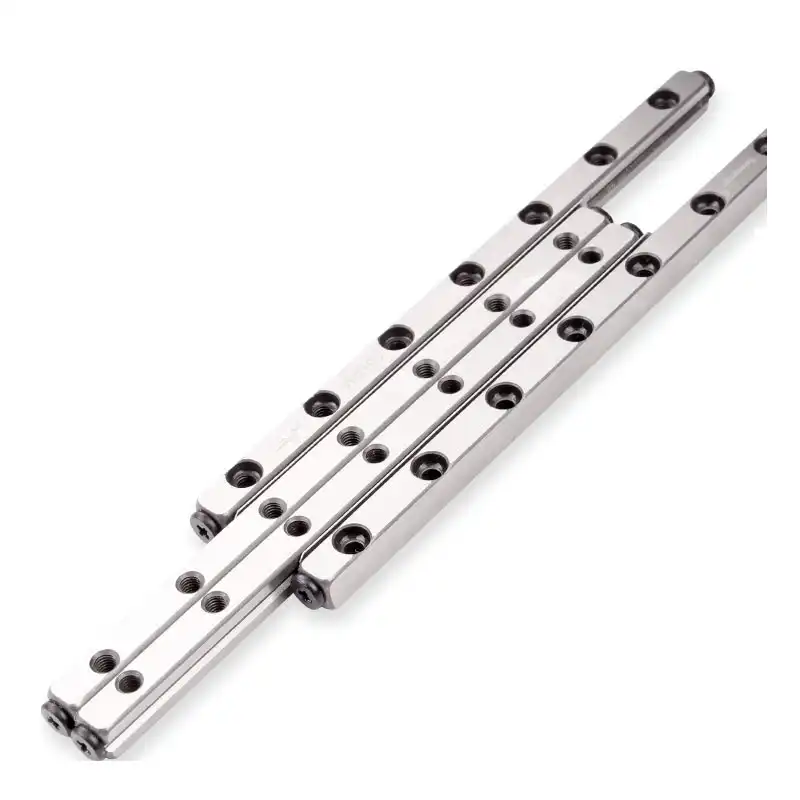

VR 2-105x18Z
ST 最大行程 64 mm
Da 滚柱直径 2 mm
L 滑轨长度 105 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

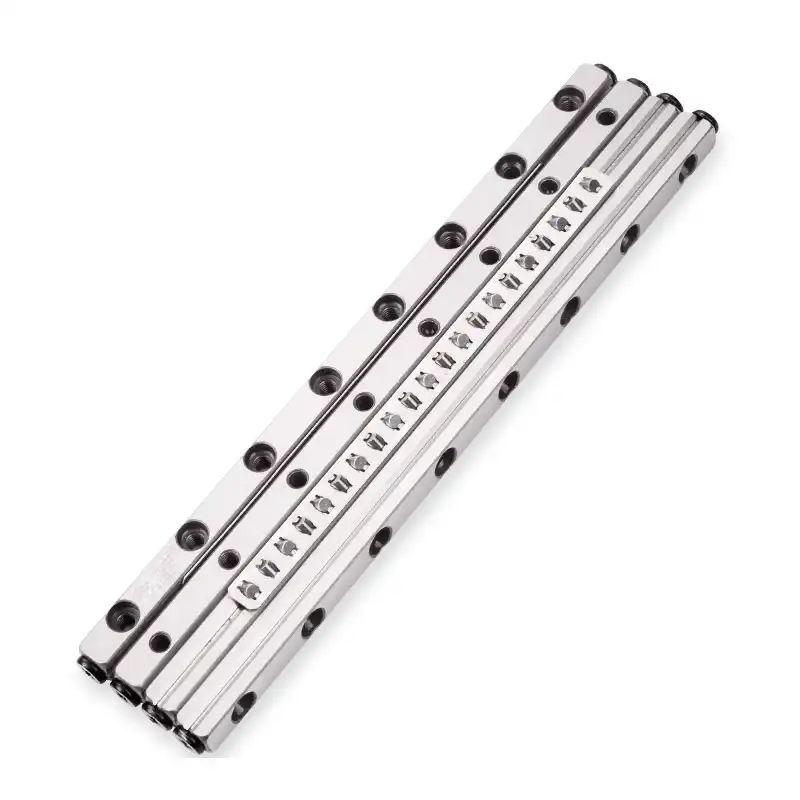

VR 2-120x21Z
ST 最大行程 70 mm
Da 滚柱直径 2 mm
L 滑轨长度 120 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

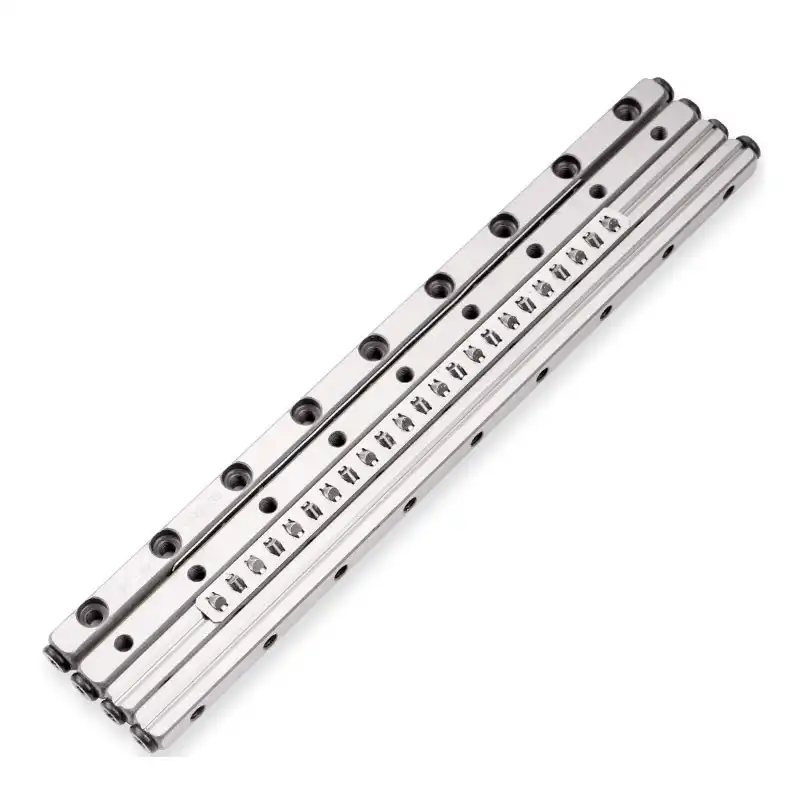

VR 2-135x23Z
ST 最大行程 84 mm
Da 滚柱直径 2 mm
L 滑轨长度 135 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

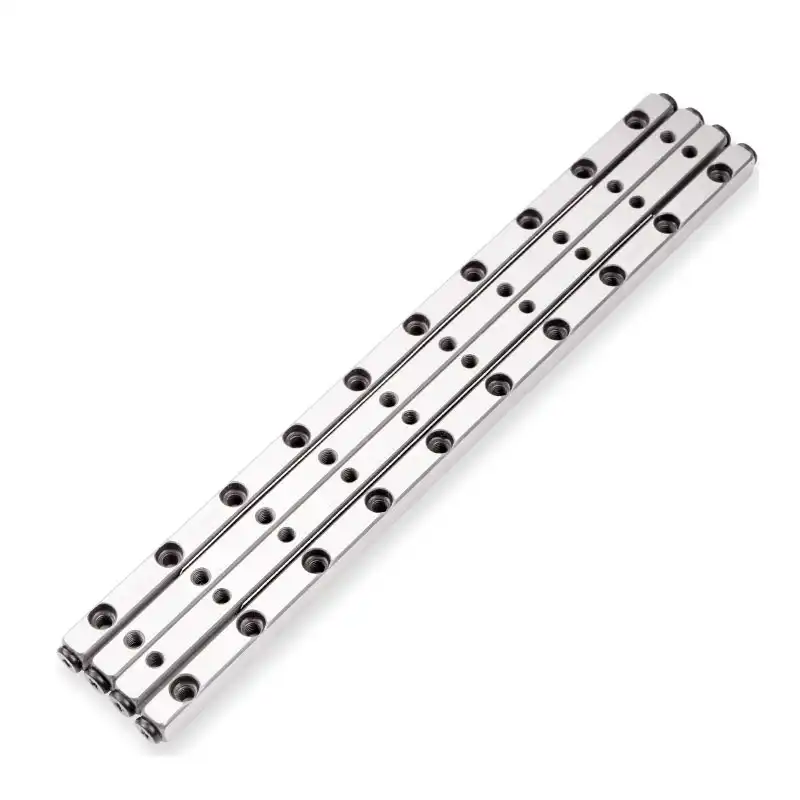

VR 2-150x26Z
ST 最大行程 90 mm
Da 滚柱直径 2 mm
L 滑轨长度 150 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

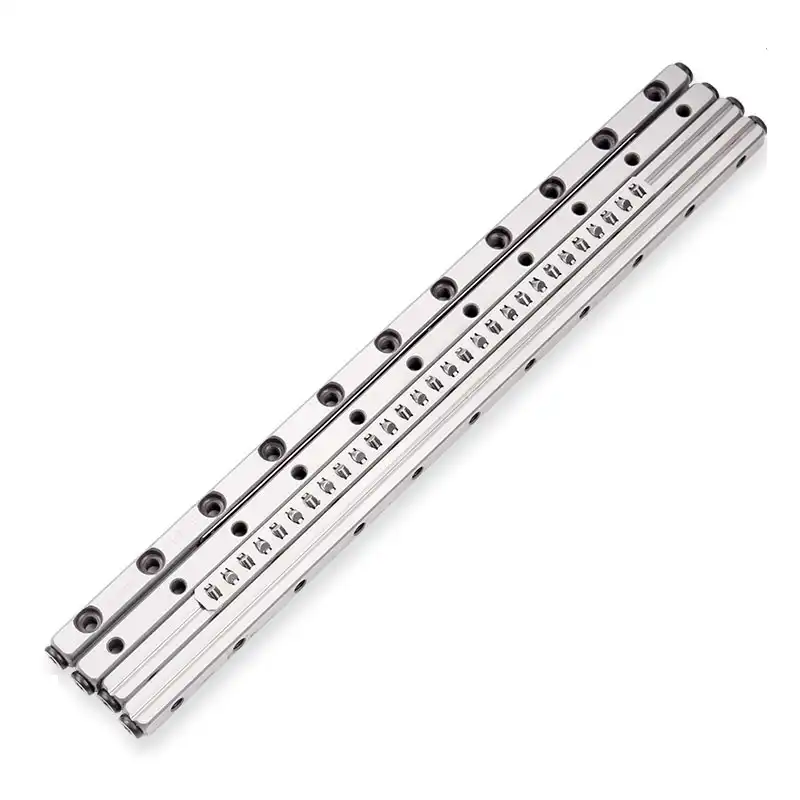

VR 2-165x29Z
ST 最大行程 96 mm
Da 滚柱直径 2 mm
L 滑轨长度 165 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

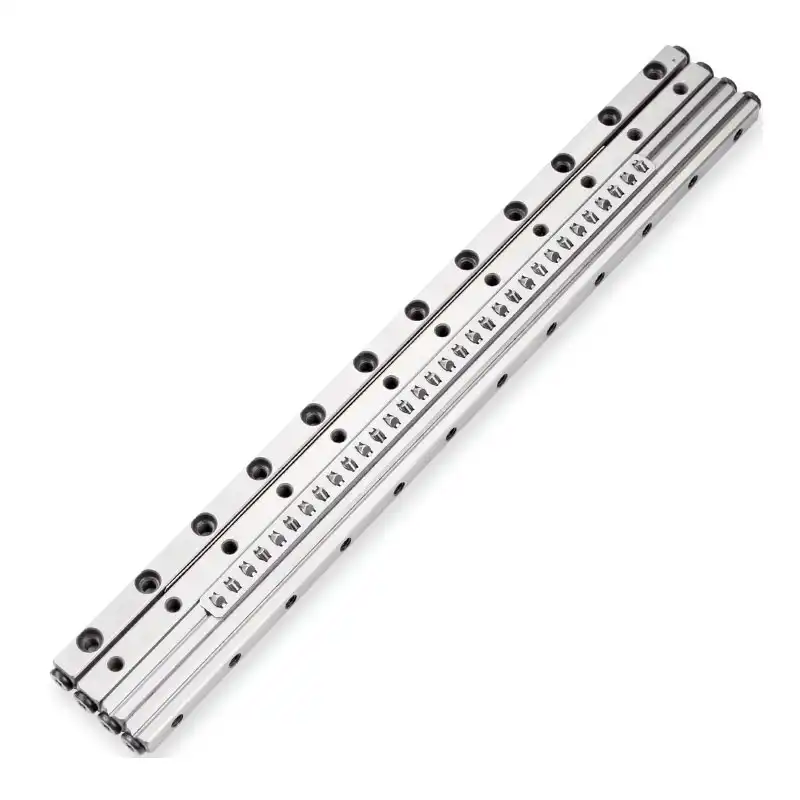

VR 2-180x32Z
ST 最大行程 102 mm
Da 滚柱直径 2 mm
L 滑轨长度 180 mm
M 组合宽度 12 mm
A 高度 6 mm
C 额定动载荷 176 N
C0 额定静载荷 127 N

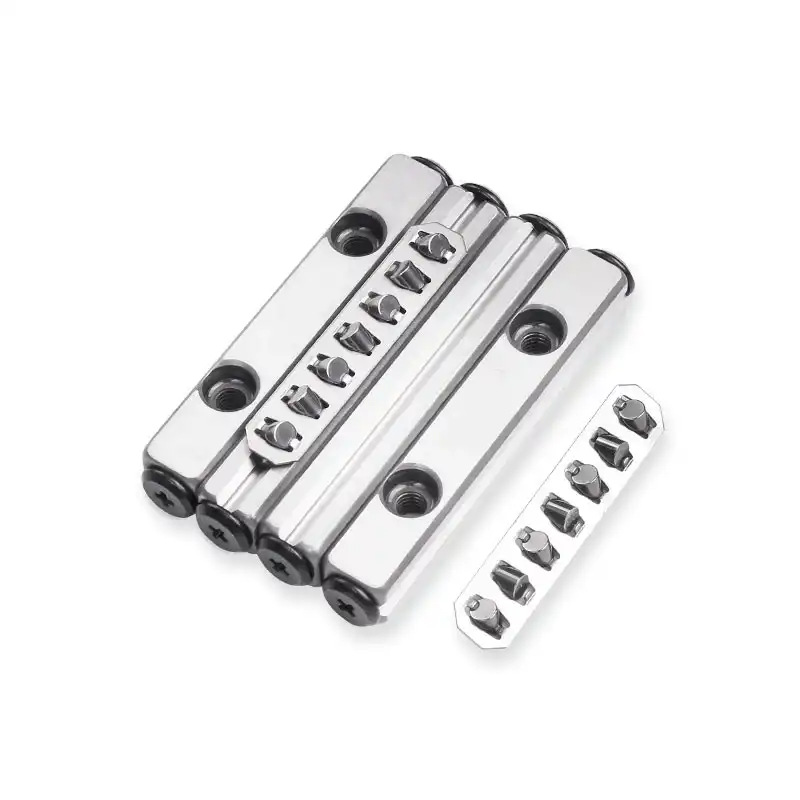

VR 3-50x7Z
ST 最大行程 28 mm
Da 滚柱直径 3 mm
L 滑轨长度 50 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

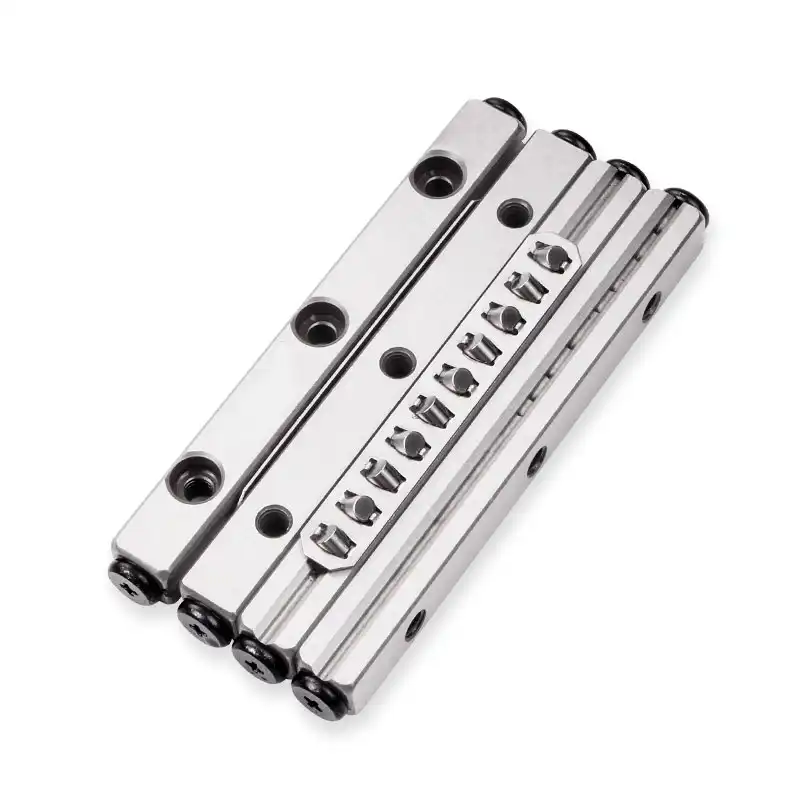

VR 3-75x10Z
ST 最大行程 48 mm
Da 滚柱直径 3 mm
L 滑轨长度 75 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

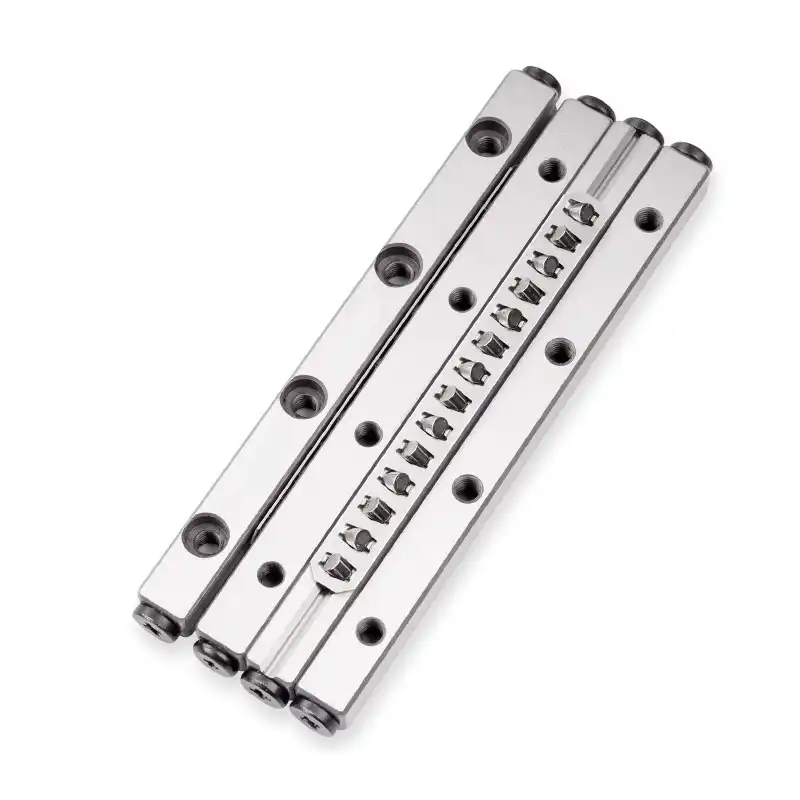

VR 3-100x14Z
ST 最大行程 58 mm
Da 滚柱直径 3 mm
L 滑轨长度 100 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

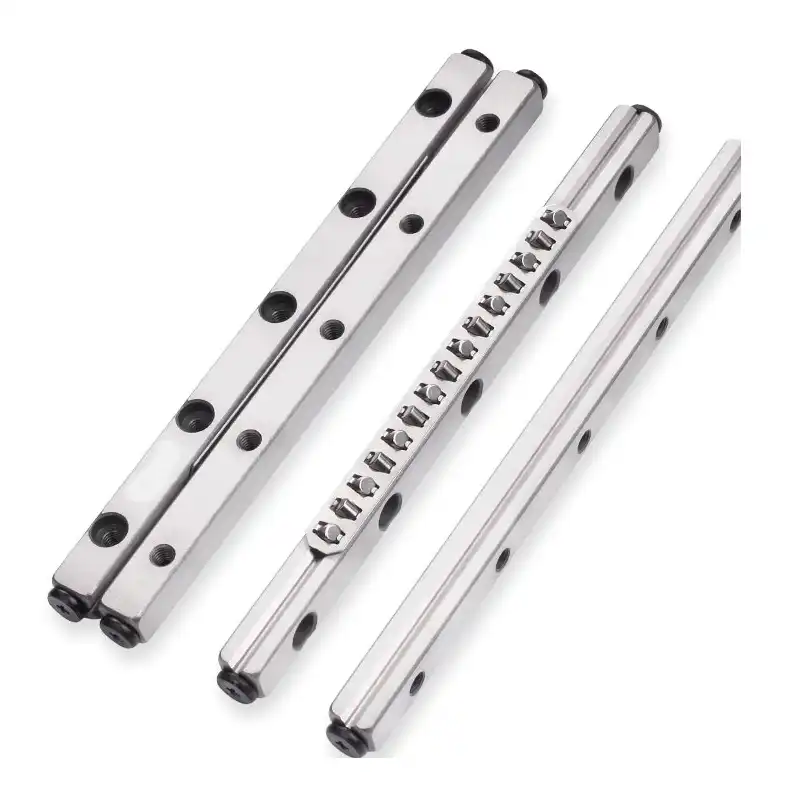

VR 3-125x17Z
ST 最大行程 78 mm
Da 滚柱直径 3 mm
L 滑轨长度 125 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

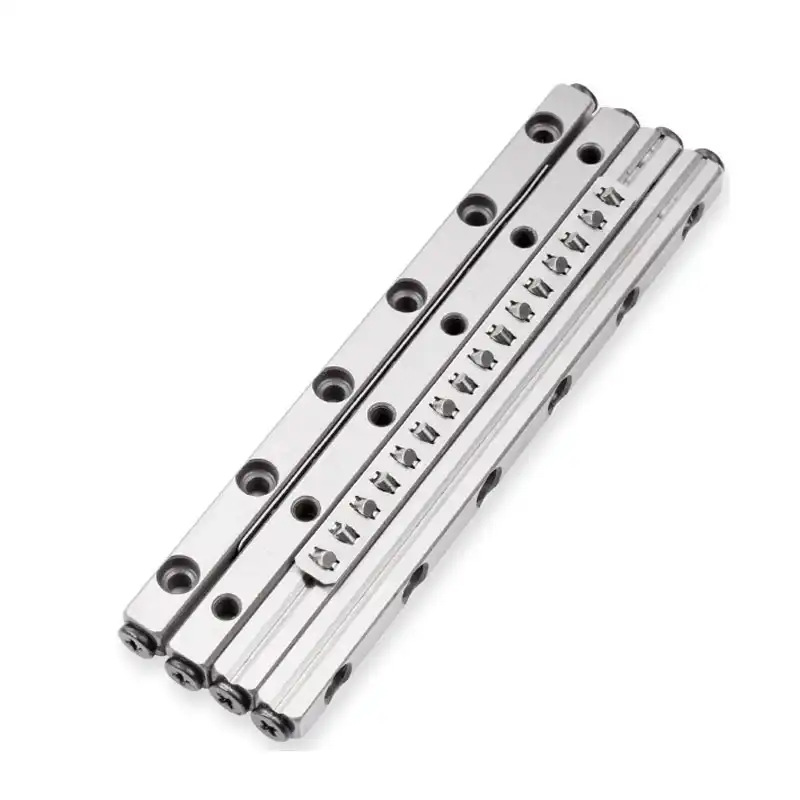

VR 3-150x21Z
ST 最大行程 88 mm
Da 滚柱直径 3 mm
L 滑轨长度 150 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

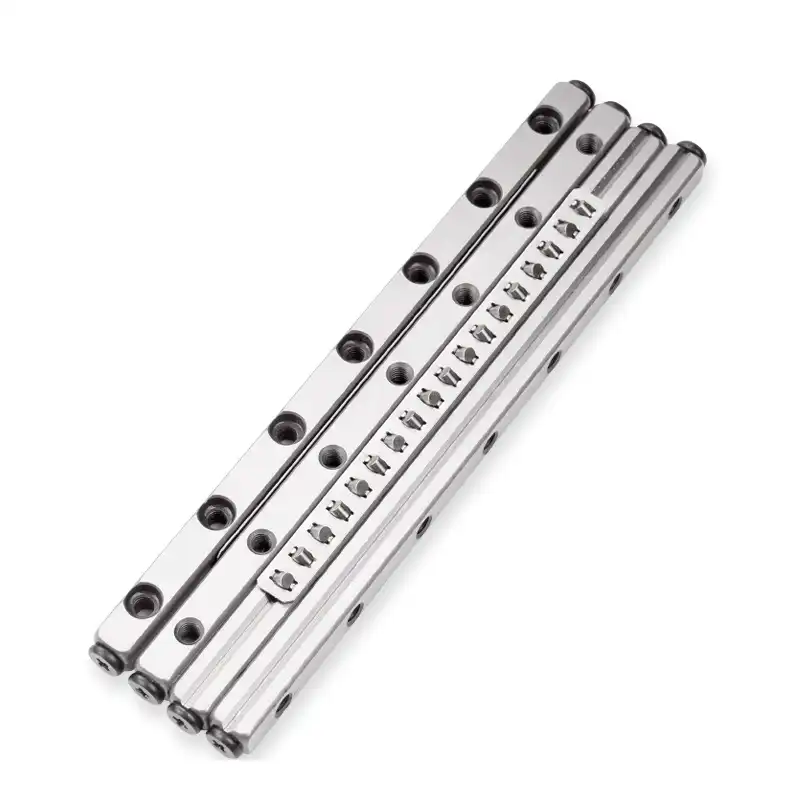

VR 3-175x24Z
ST 最大行程 108 mm
Da 滚柱直径 3 mm
L 滑轨长度 175 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

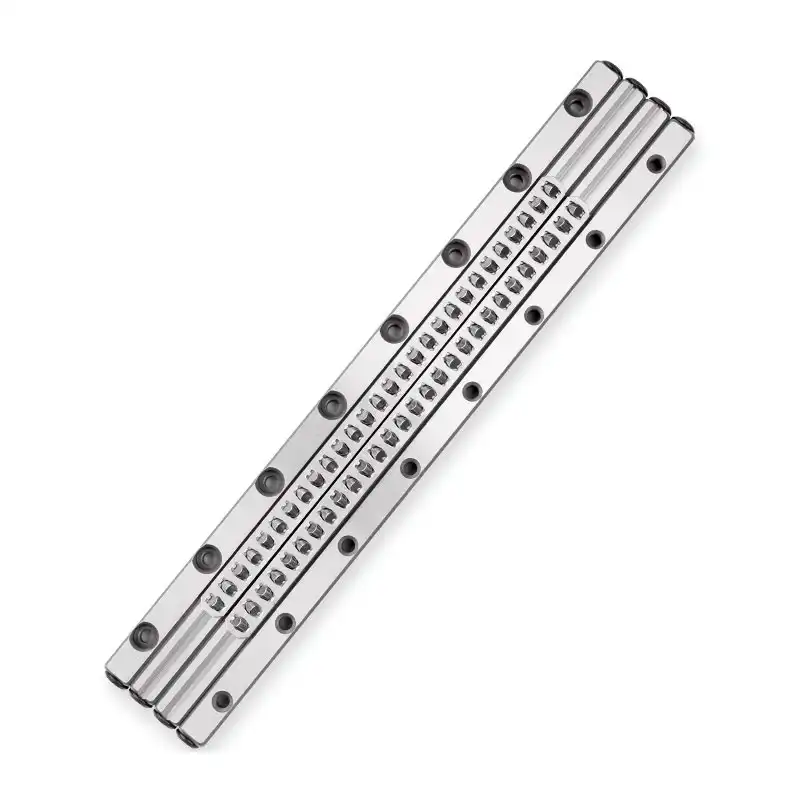

VR 3-200x28Z
ST 最大行程 118 mm
Da 滚柱直径 3 mm
L 滑轨长度 200 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

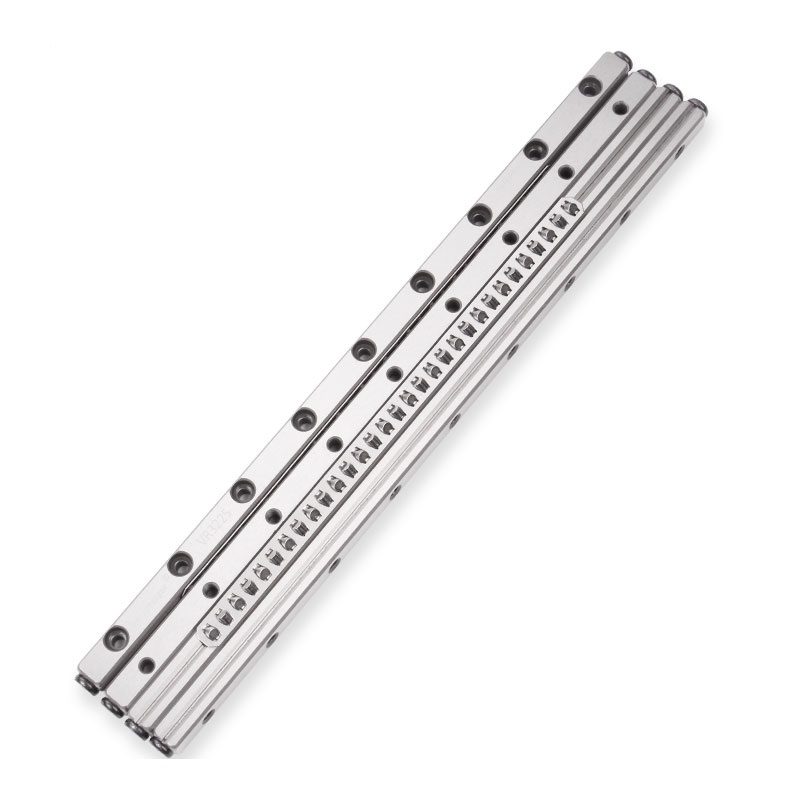

VR 3-225x31Z
ST 最大行程 138 mm
Da 滚柱直径 3 mm
L 滑轨长度 225 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

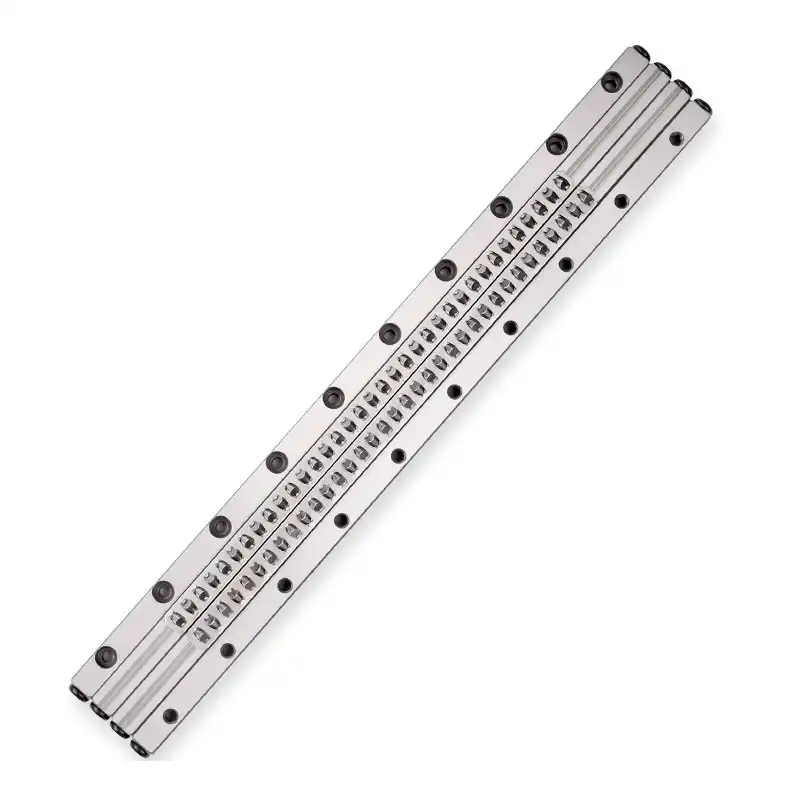

VR 3-250x35Z
ST 最大行程 148 mm
Da 滚柱直径 3 mm
L 滑轨长度 250 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

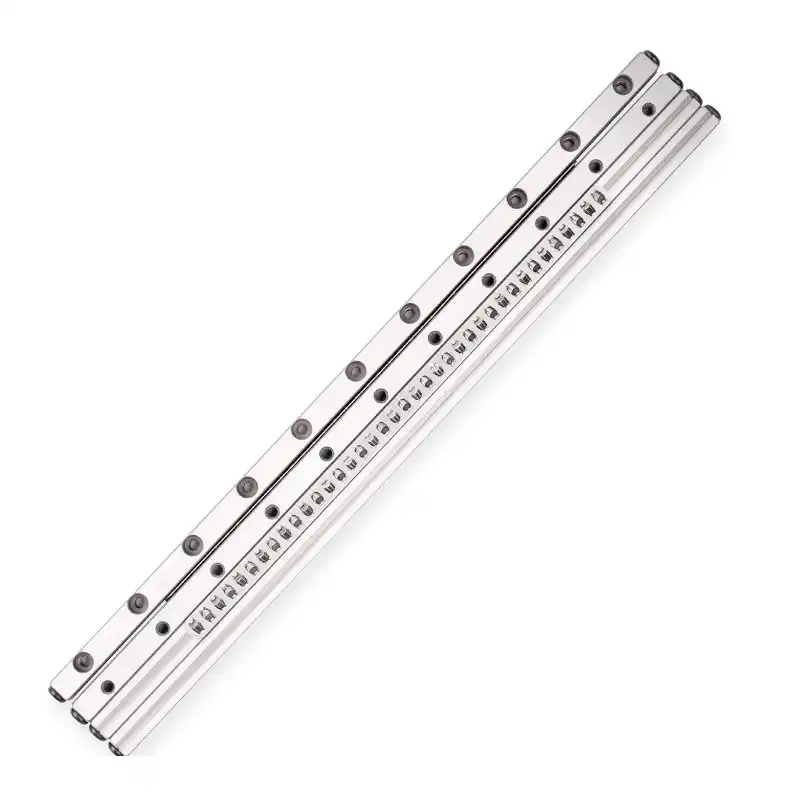

VR 3-275x38Z
ST 最大行程 168 mm
Da 滚柱直径 3 mm
L 滑轨长度 275 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

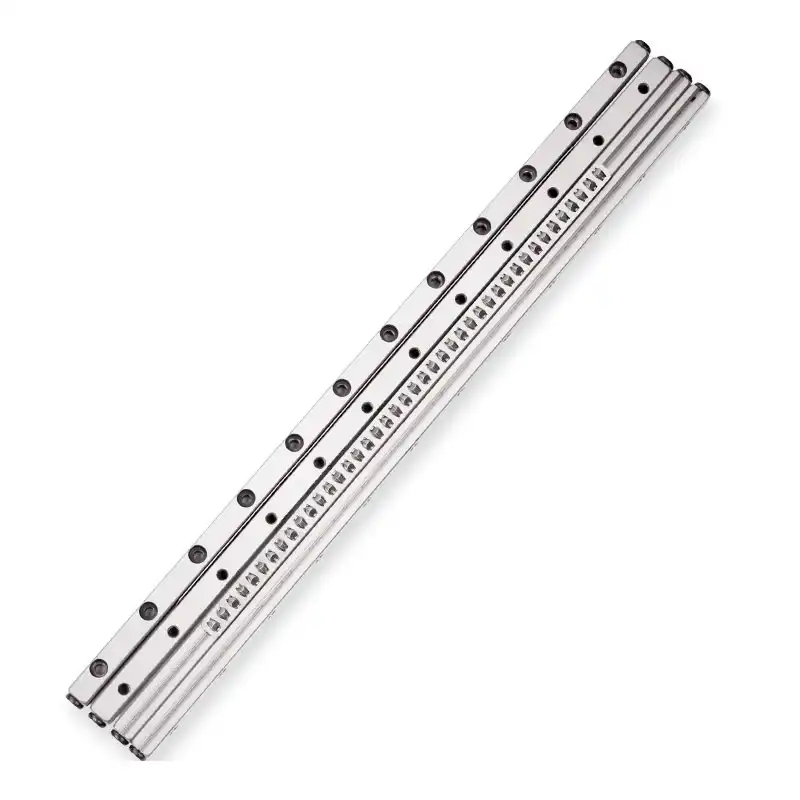

VR 3-300x42Z
ST 最大行程 178 mm
Da 滚柱直径 3 mm
L 滑轨长度 300 mm
M 组合宽度 18 mm
A 高度 8 mm
C 额定动载荷 363 N
C0 额定静载荷 275 N

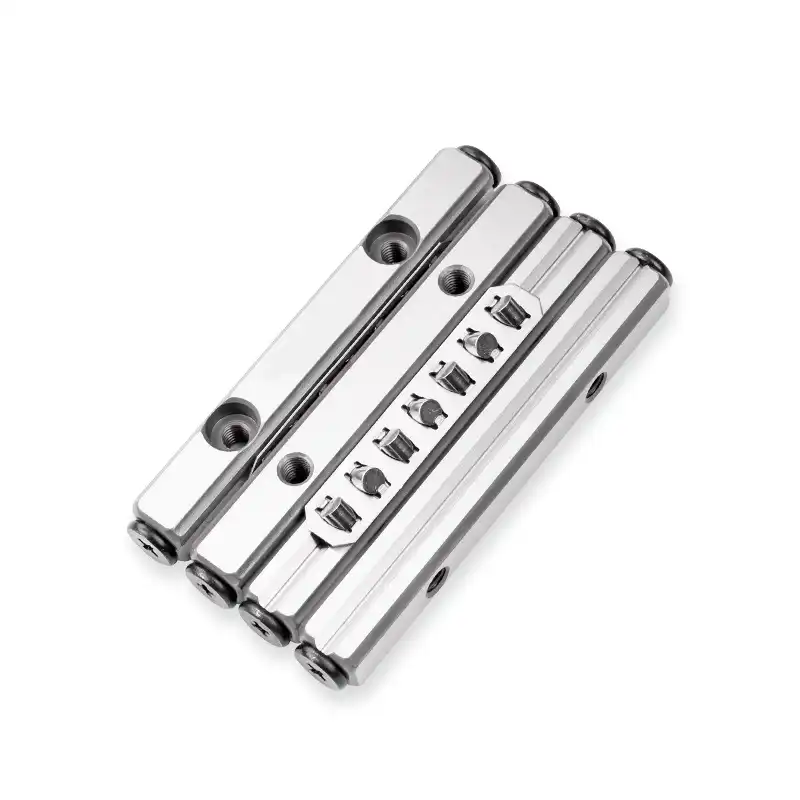

VR 4-80x7Z
ST 最大行程 58 mm
Da 滚柱直径 4 mm
L 滑轨长度 80 mm
M 组合宽度 22 mm
A 高度 11 mm
C 额定动载荷 764 N
C0 额定静载荷 637 N
最大行程
ST
12 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
20 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
22 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
30 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
27 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
40 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
32 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
50 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
37 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
60 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
42 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
70 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
52 mm
滚柱直径
Da
1.5 mm
滑轨长度
L
80 mm
组合宽度
M
8.5 mm
高度
A
4 mm
额定动载荷
C
98 N
额定静载荷
C0
69 N
最大行程
ST
18 mm
滚柱直径
Da
2 mm
滑轨长度
L
30 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
24 mm
滚柱直径
Da
2 mm
滑轨长度
L
45 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
30 mm
滚柱直径
Da
2 mm
滑轨长度
L
60 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
44 mm
滚柱直径
Da
2 mm
滑轨长度
L
75 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
50 mm
滚柱直径
Da
2 mm
滑轨长度
L
90 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
64 mm
滚柱直径
Da
2 mm
滑轨长度
L
105 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
70 mm
滚柱直径
Da
2 mm
滑轨长度
L
120 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
84 mm
滚柱直径
Da
2 mm
滑轨长度
L
135 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
90 mm
滚柱直径
Da
2 mm
滑轨长度
L
150 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
96 mm
滚柱直径
Da
2 mm
滑轨长度
L
165 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
102 mm
滚柱直径
Da
2 mm
滑轨长度
L
180 mm
组合宽度
M
12 mm
高度
A
6 mm
额定动载荷
C
176 N
额定静载荷
C0
127 N
最大行程
ST
28 mm
滚柱直径
Da
3 mm
滑轨长度
L
50 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
48 mm
滚柱直径
Da
3 mm
滑轨长度
L
75 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
58 mm
滚柱直径
Da
3 mm
滑轨长度
L
100 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
78 mm
滚柱直径
Da
3 mm
滑轨长度
L
125 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
88 mm
滚柱直径
Da
3 mm
滑轨长度
L
150 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
108 mm
滚柱直径
Da
3 mm
滑轨长度
L
175 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
118 mm
滚柱直径
Da
3 mm
滑轨长度
L
200 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
138 mm
滚柱直径
Da
3 mm
滑轨长度
L
225 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
148 mm
滚柱直径
Da
3 mm
滑轨长度
L
250 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
168 mm
滚柱直径
Da
3 mm
滑轨长度
L
275 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
178 mm
滚柱直径
Da
3 mm
滑轨长度
L
300 mm
组合宽度
M
18 mm
高度
A
8 mm
额定动载荷
C
363 N
额定静载荷
C0
275 N
最大行程
ST
58 mm
滚柱直径
Da
4 mm
滑轨长度
L
80 mm
组合宽度
M
22 mm
高度
A
11 mm
额定动载荷
C
764 N
额定静载荷
C0
637 N
