上海承辉轴承有限公司（www.chmotion.com） - C&H 轴承 | 经济实惠的高品质滚轮轴承供应商 |

切换：公制英制排序:

型号	应用环境	规格	同心/偏心	偏心量	外径	总高度	轴颈直径	轴颈长度	螺纹	螺纹长度	六角头厚度	六角对边宽度
				EC	D	L	JD	JL	G	TL	H	HS
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
SWIC0-2Z-PL	普通	0	同心		14.83	16.95			M6 x 1.0	7.62	2.97	9.53
SWSC0-2Z	普通	0	同心		14.83	16.95			M6 x 1.0	7.62	2.97	9.53
SWSC0-2RS	普通	0	同心		14.83	16.95			M6 x 1.0	7.62	2.97	9.53
SWSC0SS-2Z-227	高温	0	同心		14.83	16.95			M6 x 1.0	7.62	2.97	9.53
SWIE0-2Z-PL	普通	0	偏心	0.6	14.83	16.95	5.56	7.62	M5 x 0.8	5.46	2.97	9.53
SWSE0-2Z	普通	0	偏心	0.61	14.83	16.95	5.56	7.62	M5 x 0.8	5.46	2.97	9.53
SWSE0-2RS	普通	0	偏心	0.61	14.83	16.95	5.56	7.62	M5 x 0.8	5.46	2.97	9.53
SWSE0SS-2Z-227	高温	0	偏心	0.6	14.83	16.95	5.56	7.62	M5 x 0.8	5.46	2.97	9.53
SWIC1-2Z-PL	普通	1	同心		19.58	19.33			M8 x 1.25	8.1	3.36	11.113
SWSC1-2Z	普通	1	同心		19.58	19.33		8.1	M8 x 1.25	8.1	3.36	11.113
SWSC1SS-2RS	普通	1	同心		19.58	19.33		8.1	M8 x 1.25	8.1	3.36	11.113
SWSC1SS-2Z-227	高温	1	同心		19.58	19.33		8.1	M8 x 1.25	8.1	3.36	11.113
SWSC1SS-2Z-300	低温	1	同心		19.58	19.33		8.1	M8 x 1.25	8.1	3.36	11.113
SWSC1SS-2Z-VAC	真空	1	同心		19.58	19.33		8.1	M8 x 1.25	8.1	3.36	11.113
SWIE1-2Z-PL	普通	1	偏心	0.6	19.58	19.33	6.3	8.1	M6 x 1.0	5.94	3.36	11.113
SWSE1SS-2Z-227	高温	1	偏心	0.6	19.58	19.33	6.3	8.1	M6 x 1.0	5.94	3.36	11.113
SWSE1-2Z	普通	1	偏心	0.6	19.58	19.33	6.3	8.1	M6 x 1.0	5.94	3.36	11.113
SWSE1SS-2Z-300	低温	1	偏心	0.6	19.58	19.33	6.3	8.1	M6 x 1.0	5.94	3.36	11.113
SSWSE1SS-2Z-VAC	真空	1	偏心	0.6	19.58	19.33	6.3	8.1	M6 x 1.0	5.94	3.36	11.113
SWIC2-2Z-PL	普通	2	同心		30.73	26.57			M10 x 1.5	11.38	4.07	14.288
SWSC2-2RS	普通	2	同心		30.73	26.57		11.38	M10 x 1.5	11.38	4.07	14.288
SWSC2SS-2RS	普通	2	同心		30.73	26.57		11.38	M10 x 1.5	11.38	4.07	14.288
SWSC2SS-2Z-227	高温	2	同心		30.73	26.57			M8 x 1.25	11.38	4.07	14.288
SWSC2SS-2Z-300	低温	2	同心		30.73	26.57			M8 x 1.25	11.38	4.07	14.288
SWSC2SS-2RS-H1	食品医疗	2	同心		30.73	26.57			M8 x 1.25	11.38	4.07	14.288
SWSC2SS-2Z-VAC	真空	2	同心		30.73	26.57			M8 x 1.25	11.38	4.07	14.288
SWSC2SS-2RS-WD	直冲清洗	2	同心		30.73	26.57			M8 x 1.25	11.38	4.07	14.288
SWIE2-2Z-PL	普通	2	偏心	1	30.73	26.57	9.53	11.38	M8 x 1.25	8.59	4.07	14.288
SWSE2-2RS	普通	2	偏心	1	30.73	26.57	9.53	11.38	M8 x 1.25	8.59	4.07	14.288
SWSE2SS-2RS	普通	2	偏心	1	30.73	26.57	9.53	11.38	M8 x 1.25	8.59	4.07	14.288

SWIC0-2Z-PL

	应用环境	普通
	规格	0
	同心/偏心	同心 mm
EC	偏心量
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	7.62 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSC0-2Z

	应用环境	普通
	规格	0
	同心/偏心	同心 mm
EC	偏心量
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	7.62 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSC0-2RS

	应用环境	普通
	规格	0
	同心/偏心	同心 mm
EC	偏心量
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	7.62 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSC0SS-2Z-227

	应用环境	高温
	规格	0
	同心/偏心	同心 mm
EC	偏心量
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	7.62 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

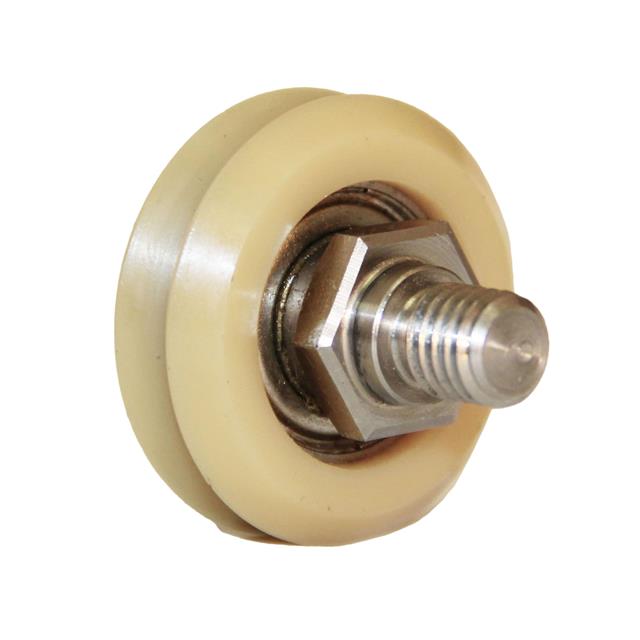

SWIE0-2Z-PL

	应用环境	普通
	规格	0
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径	5.56 mm
JL	轴颈长度	7.62 mm
G	螺纹	M5 x 0.8 mm
TL	螺纹长度	5.46 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSE0-2Z

	应用环境	普通
	规格	0
	同心/偏心	偏心 mm
EC	偏心量	0.61 mm
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径	5.56 mm
JL	轴颈长度	7.62 mm
G	螺纹	M5 x 0.8 mm
TL	螺纹长度	5.46 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSE0-2RS

	应用环境	普通
	规格	0
	同心/偏心	偏心 mm
EC	偏心量	0.61 mm
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径	5.56 mm
JL	轴颈长度	7.62 mm
G	螺纹	M5 x 0.8 mm
TL	螺纹长度	5.46 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWSE0SS-2Z-227

	应用环境	高温
	规格	0
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	14.83 mm
L	总高度	16.95 mm
JD	轴颈直径	5.56 mm
JL	轴颈长度	7.62 mm
G	螺纹	M5 x 0.8 mm
TL	螺纹长度	5.46 mm
H	六角头厚度	2.97 mm
HS	六角对边宽度	9.53 mm

SWIC1-2Z-PL

	应用环境	普通
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSC1-2Z

	应用环境	普通
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度	8.1 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSC1SS-2RS

	应用环境	普通
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度	8.1 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSC1SS-2Z-227

	应用环境	高温
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度	8.1 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSC1SS-2Z-300

	应用环境	低温
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度	8.1 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSC1SS-2Z-VAC

	应用环境	真空
	规格	1 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径
JL	轴颈长度	8.1 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.1 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWIE1-2Z-PL

	应用环境	普通
	规格	1 mm
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径	6.3 mm
JL	轴颈长度	8.1 mm
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	5.94 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSE1SS-2Z-227

	应用环境	高温
	规格	1 mm
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径	6.3 mm
JL	轴颈长度	8.1 mm
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	5.94 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSE1-2Z

	应用环境	普通
	规格	1 mm
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径	6.3 mm
JL	轴颈长度	8.1 mm
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	5.94 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWSE1SS-2Z-300

	应用环境	低温
	规格	1 mm
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径	6.3 mm
JL	轴颈长度	8.1 mm
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	5.94 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SSWSE1SS-2Z-VAC

	应用环境	真空
	规格	1 mm
	同心/偏心	偏心 mm
EC	偏心量	0.6 mm
D	外径	19.58 mm
L	总高度	19.33 mm
JD	轴颈直径	6.3 mm
JL	轴颈长度	8.1 mm
G	螺纹	M6 x 1.0 mm
TL	螺纹长度	5.94 mm
H	六角头厚度	3.36 mm
HS	六角对边宽度	11.113 mm

SWIC2-2Z-PL

	应用环境	普通
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M10 x 1.5 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2-2RS

	应用环境	普通
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度	11.38 mm
G	螺纹	M10 x 1.5 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2RS

	应用环境	普通
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度	11.38 mm
G	螺纹	M10 x 1.5 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2Z-227

	应用环境	高温
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2Z-300

	应用环境	低温
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2RS-H1

	应用环境	食品医疗
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2Z-VAC

	应用环境	真空
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSC2SS-2RS-WD

	应用环境	直冲清洗
	规格	2 mm
	同心/偏心	同心 mm
EC	偏心量
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径
JL	轴颈长度
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	11.38 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWIE2-2Z-PL

	应用环境	普通
	规格	2 mm
	同心/偏心	偏心 mm
EC	偏心量	1 mm
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径	9.53 mm
JL	轴颈长度	11.38 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.59 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSE2-2RS

	应用环境	普通
	规格	2 mm
	同心/偏心	偏心 mm
EC	偏心量	1 mm
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径	9.53 mm
JL	轴颈长度	11.38 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.59 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWSE2SS-2RS

	应用环境	普通
	规格	2 mm
	同心/偏心	偏心 mm
EC	偏心量	1 mm
D	外径	30.73 mm
L	总高度	26.57 mm
JD	轴颈直径	9.53 mm
JL	轴颈长度	11.38 mm
G	螺纹	M8 x 1.25 mm
TL	螺纹长度	8.59 mm
H	六角头厚度	4.07 mm
HS	六角对边宽度	14.288 mm

SWIC0-2Z-PL

应用环境

普通

规格

同心/偏心

同心 mm

偏心量

外径

14.83 mm

总高度

16.95 mm

轴颈直径

轴颈长度

螺纹

M6 x 1.0 mm

螺纹长度

7.62 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSC0-2Z

应用环境

普通

规格

同心/偏心

同心 mm

偏心量

外径

14.83 mm

总高度

16.95 mm

轴颈直径

轴颈长度

螺纹

M6 x 1.0 mm

螺纹长度

7.62 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSC0-2RS

应用环境

普通

规格

同心/偏心

同心 mm

偏心量

外径

14.83 mm

总高度

16.95 mm

轴颈直径

轴颈长度

螺纹

M6 x 1.0 mm

螺纹长度

7.62 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSC0SS-2Z-227

应用环境

高温

规格

同心/偏心

同心 mm

偏心量

外径

14.83 mm

总高度

16.95 mm

轴颈直径

轴颈长度

螺纹

M6 x 1.0 mm

螺纹长度

7.62 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWIE0-2Z-PL

应用环境

普通

规格

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

14.83 mm

总高度

16.95 mm

轴颈直径

5.56 mm

轴颈长度

7.62 mm

螺纹

M5 x 0.8 mm

螺纹长度

5.46 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSE0-2Z

应用环境

普通

规格

同心/偏心

偏心 mm

偏心量

0.61 mm

外径

14.83 mm

总高度

16.95 mm

轴颈直径

5.56 mm

轴颈长度

7.62 mm

螺纹

M5 x 0.8 mm

螺纹长度

5.46 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSE0-2RS

应用环境

普通

规格

同心/偏心

偏心 mm

偏心量

0.61 mm

外径

14.83 mm

总高度

16.95 mm

轴颈直径

5.56 mm

轴颈长度

7.62 mm

螺纹

M5 x 0.8 mm

螺纹长度

5.46 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWSE0SS-2Z-227

应用环境

高温

规格

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

14.83 mm

总高度

16.95 mm

轴颈直径

5.56 mm

轴颈长度

7.62 mm

螺纹

M5 x 0.8 mm

螺纹长度

5.46 mm

六角头厚度

2.97 mm

六角对边宽度

9.53 mm

SWIC1-2Z-PL

应用环境

普通

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSC1-2Z

应用环境

普通

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

8.1 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSC1SS-2RS

应用环境

普通

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

8.1 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSC1SS-2Z-227

应用环境

高温

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

8.1 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSC1SS-2Z-300

应用环境

低温

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

8.1 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSC1SS-2Z-VAC

应用环境

真空

规格

1 mm

同心/偏心

同心 mm

偏心量

外径

19.58 mm

总高度

19.33 mm

轴颈直径

轴颈长度

8.1 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.1 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWIE1-2Z-PL

应用环境

普通

规格

1 mm

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

19.58 mm

总高度

19.33 mm

轴颈直径

6.3 mm

轴颈长度

8.1 mm

螺纹

M6 x 1.0 mm

螺纹长度

5.94 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSE1SS-2Z-227

应用环境

高温

规格

1 mm

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

19.58 mm

总高度

19.33 mm

轴颈直径

6.3 mm

轴颈长度

8.1 mm

螺纹

M6 x 1.0 mm

螺纹长度

5.94 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSE1-2Z

应用环境

普通

规格

1 mm

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

19.58 mm

总高度

19.33 mm

轴颈直径

6.3 mm

轴颈长度

8.1 mm

螺纹

M6 x 1.0 mm

螺纹长度

5.94 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWSE1SS-2Z-300

应用环境

低温

规格

1 mm

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

19.58 mm

总高度

19.33 mm

轴颈直径

6.3 mm

轴颈长度

8.1 mm

螺纹

M6 x 1.0 mm

螺纹长度

5.94 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SSWSE1SS-2Z-VAC

应用环境

真空

规格

1 mm

同心/偏心

偏心 mm

偏心量

0.6 mm

外径

19.58 mm

总高度

19.33 mm

轴颈直径

6.3 mm

轴颈长度

8.1 mm

螺纹

M6 x 1.0 mm

螺纹长度

5.94 mm

六角头厚度

3.36 mm

六角对边宽度

11.113 mm

SWIC2-2Z-PL

应用环境

普通

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M10 x 1.5 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2-2RS

应用环境

普通

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

11.38 mm

螺纹

M10 x 1.5 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2RS

应用环境

普通

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

11.38 mm

螺纹

M10 x 1.5 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2Z-227

应用环境

高温

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2Z-300

应用环境

低温

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2RS-H1

应用环境

食品医疗

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2Z-VAC

应用环境

真空

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSC2SS-2RS-WD

应用环境

直冲清洗

规格

2 mm

同心/偏心

同心 mm

偏心量

外径

30.73 mm

总高度

26.57 mm

轴颈直径

轴颈长度

螺纹

M8 x 1.25 mm

螺纹长度

11.38 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWIE2-2Z-PL

应用环境

普通

规格

2 mm

同心/偏心

偏心 mm

偏心量

1 mm

外径

30.73 mm

总高度

26.57 mm

轴颈直径

9.53 mm

轴颈长度

11.38 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.59 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSE2-2RS

应用环境

普通

规格

2 mm

同心/偏心

偏心 mm

偏心量

1 mm

外径

30.73 mm

总高度

26.57 mm

轴颈直径

9.53 mm

轴颈长度

11.38 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.59 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

SWSE2SS-2RS

应用环境

普通

规格

2 mm

同心/偏心

偏心 mm

偏心量

1 mm

外径

30.73 mm

总高度

26.57 mm

轴颈直径

9.53 mm

轴颈长度

11.38 mm

螺纹

M8 x 1.25 mm

螺纹长度

8.59 mm

六角头厚度

4.07 mm

六角对边宽度

14.288 mm

公差和游隙

公差和游隙标准

公差（公制）: 普通, P6, P5
公差（英制）: 径向普通, 仪器精密轴承
内部游隙: 单列深沟球滚轮轴承, 双列角接触球滚轮轴承

其他公差和标准

主轴直径（JD）公差： +0.00 mm/-0.02 mm
肩部厚度（H）公差：±0.03 mm
V 高度（VH）公差： ±0.05 mm
偏心度（EC）公差为：±0.13 mm
螺母 DIN 934 （18-8 不锈钢）
垫圈 DIN 125 （18-8 不锈钢）

样本下载

W Guide Wheel

向心轴承（圆锥滚子轴承除外）-内圈-普通级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp		tVdsp¹⁾			tVdmp¹⁾	tΔBs			tVBs	tKia
				直径系列				全部	正常	修正³⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4		U	L	L
mm		μm		μm			μm	μm			μm	μm

–	2.5	0	–8	10	8	6	6	0	–40	–	12	10
2.5	10	0	–8	10	8	6	6	0	–120	–250	15	10
10	18	0	–8	10	8	6	6	0	–120	–250	20	10

18	30	0	–10	13	10	8	8	0	–120	–250	20	13
30	50	0	–12	15	12	9	9	0	–120	–250	20	15
50	80	0	–15	19	19	11	11	0	–150	–380	25	20

80	120	0	–20	25	25	15	15	0	–200	–380	25	25
120	180	0	–25	31	31	19	19	0	–250	–500	30	30
180	250	0	–30	38	38	23	23	0	–300	–500	30	40

250	315	0	–35	44	44	26	26	0	–350	–500	35	50
315	400	0	–40	50	50	30	30	0	–400	–630	40	60
400	500	0	–45	56	56	34	34	0	–450	–	50	65

500	630	0	–50	63	63	38	38	0	–500	–	60	70
630	800	0	–75	–	–	–	–	0	–750	–	70	80
800	1 000	0	–100	–	–	–	–	0	–1 000	–	80	90

1 000	1 250	0	–125	–	–	–	–	0	–1 250	–	100	100
1 250	1 600	0	–160	–	–	–	–	0	–1 600	–	120	120
1 600	2 000	0	–200	–	–	–	–	0	–2 000	–	140	140

向心轴承（圆锥滚子轴承除外）-外圈-普通级公差(GB/T 307.1 -2017/ISO 492:2014)

D		tΔDmp		tVDsp⁴⁾				tVDmp⁴⁾	tΔCs, tVCs			tKea
				开型轴承			闭型轴承⁵⁾
				直径系列			闭型轴承⁵⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4	2, 3, 4
mm		μm		μm				μm	μm			μm

2.5	18	0	–8	10	8	6	10	6	与同一轴承内圈的tΔBs 和 tVBs 相同			15
18	30	0	–9	12	9	7	12	7				15
30	50	0	–11	14	11	8	16	8				20

50	80	0	–13	16	13	10	20	10				25
80	120	0	–15	19	19	11	26	11				35
120	150	0	–18	23	23	14	30	14				40

150	180	0	–25	31	31	19	38	19				45
180	250	0	–30	38	38	23	–	23				50
250	315	0	–35	44	44	26	–	26				60

315	400	0	–40	50	50	30	–	30				70
400	500	0	–45	56	56	34	–	34				80
500	630	0	–50	63	63	38	–	38				100

630	800	0	–75	94	94	55	–	55				120
800	1 000	0	–100	125	125	75	–	75				140
1 000	1 250	0	–125	–	–	–	–	–				160

1 250	1 600	0	–160	–	–	–	–	–				190
1 600	2 000	0	–200	–	–	–	–	–				220
2 000	2 500	0	–250	–	–	–	–	–				250

1) 不适用于锥孔轴承。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

向心轴承（圆锥滚子轴承除外）-内圈-P6级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp¹⁾		tVdsp¹⁾			tVdmp	tΔBs			tVBs	tKia
				直径系列				全部	正常	修正³⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4		U	L	L
mm		μm		μm			μm	μm			μm	μm

–	2.5	0	–7	9	7	5	5	0	–40	–	12	5
2.5	10	0	–7	9	7	5	5	0	–120	–250	15	6
10	18	0	–7	9	7	5	5	0	–120	–250	20	7

18	30	0	–8	10	8	6	6	0	–120	–250	20	8
30	50	0	–10	13	10	8	8	0	–120	–250	20	10
50	80	0	–12	15	15	9	9	0	–150	–380	25	10

80	120	0	–15	19	19	11	11	0	–200	–380	25	13
120	180	0	–18	23	23	14	14	0	–250	–500	30	18
180	250	0	–22	28	28	17	17	0	–300	–500	30	20

250	315	0	–25	31	31	19	19	0	–350	–500	35	25
315	400	0	–30	38	38	23	23	0	–400	–630	40	30
400	500	0	–35	44	44	26	26	0	–450	–	45	35

500	630	0	–40	50	50	30	30	0	–500	–	50	40
630	800	0	–50	–	–	–	–	0	–750	–	60	45
800	1 000	0	–60	–	–	–	–	0	–1 000	–	60	50

1 000	1 250	0	–75	–	–	–	–	0	–1 250	–	70	60
1 250	1 600	0	–90	–	–	–	–	0	–1 600	–	70	70
1 600	2 000	0	–115	–	–	–	–	0	–2 000	–	80	80

向心轴承（圆锥滚子轴承除外）-外圈-P6级公差(GB/T 307.1 -2017/ISO 492:2014)
D		tΔDmp		tVDsp⁴⁾				VDmp⁴⁾	tΔCs, tVCs			tKea
				开型轴承			闭型轴承⁵⁾
				直径系列			闭型轴承⁵⁾
>	≤	U	L	7, 8, 9²⁾	0, 1	2, 3, 4	0, 1, 2, 3, 4
mm		μm		μm				μm	μm			μm

2.5	18	0	–7	9	7	5	9	5	与同一轴承内圈的tΔBs 和 tVBs 相同			8
18	30	0	–8	10	8	6	10	6				9
30	50	0	–9	11	9	7	13	7				10

50	80	0	–11	14	11	8	16	8				13
80	120	0	–13	16	16	10	20	10				18
120	150	0	–15	19	19	11	25	11				20

150	180	0	–18	23	23	14	30	14				23
180	250	0	–20	25	25	15	–	15				25
250	315	0	–25	31	31	19	–	19				30

315	400	0	–28	35	35	21	–	21				35
400	500	0	–33	41	41	25	–	25				40
500	630	0	–38	48	48	29	–	29				50

630	800	0	–45	56	56	34	–	34				60
800	1 000	0	–60	75	75	45	–	45				75
1 000	1 250	0	–75	–	–	–	–	–				85

1 250	1 600	0	–90	–	–	–	–	–				100
1 600	2 000	0	–115	–	–	–	–	–				100
2 000	2 500	0	–135	–	–	–	–	–				120

1) 适用于锥孔 (锥孔 1:12 除外)。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

向心轴承（圆锥滚子轴承除外）-内圈-P5级公差 (GB/T 307.1 -2017/ISO 492:2014)
d		tΔdmp¹⁾		tVdsp¹⁾		tVdmp	tΔBs			tVBs	tKia	tSd	tSia³⁾
				直径系列			全部	正常	修正⁴⁾
>	≤	U	L	7, 8, 9²⁾	0, 1, 2, 3, 4		U	L	L
mm		μm		μm		μm	μm			μm	μm	μm	μm

–	2.5	0	–5	5	4	3	0	–40	–250	5	4	7	7
2.5	10	0	–5	5	4	3	0	–40	–250	5	4	7	7
10	18	0	–5	5	4	3	0	–80	–250	5	4	7	7

18	30	0	–6	6	5	3	0	–120	–250	5	4	8	8
30	50	0	–8	8	6	4	0	–120	–250	5	5	8	8
50	80	0	–9	9	7	5	0	–150	–250	6	5	8	8

80	120	0	–10	10	8	5	0	–200	–380	7	6	9	9
120	180	0	–13	13	10	7	0	–250	–380	8	8	10	10
180	250	0	–15	15	12	8	0	–300	–500	10	10	11	13

250	315	0	–18	18	14	9	0	–350	–500	13	13	13	15
315	400	0	–23	23	18	12	0	–400	–630	15	15	15	20
400	500	0	–28	28	21	14	0	–450	–	18	17	18	23

500	630	0	–35	35	26	18	0	–500	–	20	19	20	25
630	800	0	–45	–	–	–	0	–750	–	26	22	26	30
800	1 000	0	–60	–	–	–	0	–1 000	–	32	26	32	30

1 000	1 250	0	–75	–	–	–	0	–1 250	–	38	30	38	30
1 250	1 600	0	–90	–	–	–	0	–1 600	–	45	35	45	30
1 600	2 000	0	–115	–	–	–	0	–2 000	–	55	40	55	30

向心轴承（圆锥滚子轴承除外）-外圈-P5级公差(GB/T 307.1 -2017/ISO 492:2014)
D		tΔDmp		tVDsp⁵⁾		tVDmp	tΔCs			tVCs	tKea	tSD⁶⁾	tSea³⁾
				直径系列
>	≤	U	L	7, 8, 9²⁾	0, 1, 2, 3, 4
mm		μm		μm		μm	μm			μm	μm	μm	μm

2.5	18	0	–5	5	4	3	与同一轴承内圈的tΔBs 和 tVBs 相同			5	5	4	8
18	30	0	–6	6	5	3				5	6	4	8
30	50	0	–7	7	5	4				5	7	4	8

50	80	0	–9	9	7	5				6	8	4	10
80	120	0	–10	10	8	5				8	10	4,5	11
120	150	0	–11	11	8	6				8	11	5	13

150	180	0	–13	13	10	7				8	13	5	14
180	250	0	–15	15	11	8				10	15	5,5	15
250	315	0	–18	18	14	9				11	18	6,5	18

315	400	0	–20	20	15	10				13	20	6,5	20
400	500	0	–23	23	17	12				15	23	7,5	23
500	630	0	–28	28	21	14				18	25	9	25

630	800	0	–35	35	26	18				20	30	10	30
800	1 000	0	–50	50	29	25				25	35	12,5	–
1 000	1 250	0	–63	–	–	–				30	40	15	–

1 250	1 600	0	–80	–	–	–				35	45	17,5	–
1 600	2 000	0	–100	–	–	–				38	55	20	–
2 000	2 500	0	–125	–	–	–				45	65	25	–

1) 适用于锥孔 (锥孔 1:12 和 1：30 除外)。 2) 直径7，8系列不包含在ISO492标准中。 3) 适用于成对或成组安装时单个轴承的内、外圈。也适用于用≥50mm的锥孔轴承的内圈。不适用于万能组配的角接触球轴承。 4) 适用于内外止动环安装前或拆卸后。 5) 闭型轴承是指带有密封圈或防尘盖。

Inner ring

d		tΔdmp		tVdsp	tΔBs		tVBs	tKia	tSia
>	≤	U	L		U	L
mm		μm		μm	μm		μm	μm	μm

–	25,4	5	–5	10	0	–127	13	10	15
25,4	50,8	5	–8	10	0	–127	13	10	20
50,8	76,2	5	–8	13	0	–127	13	15	30

76,2	152,4	5	–8	18	0	–127	15	20	38
152,4	203,2	5	–13	33	0	–127	15	25	51
203,2	304,8	5	–13	33	0	–254	20	30	51
304,8	381	5	–20	51	0	–406	25	38	64

Outer ring

D		tΔDmp		tVDsp	tΔCs		tVCs	tKea	tSea
>	≤	U	L
mm		μm		μm	μm		μm	μm	μm

–	25,4	–8	–18	10	Identical to tΔBs of an inner ring of the same bearing as the outer ring		13	10	15
25,4	50,8	–8	–20	10			13	13	15
50,8	76,2	–13	–25	13			13	15	20

76,2	127	–20	–33	18			15	18	30
127	203,2	–33	–46	33			15	20	38
203,2	304,8	–33	–46	33			20	25	51

304,8	381	–33	–58	51			25	30	51
381	508	–33	–58	51			30	38	64

Inner ring and outer ring width

Nominal bore dia.		Single plane mean bore diameter deviation				Single bore diameter deviation				Single plane bore diameter variation		Mean bore diameter variation		Radial runout of assembled bearing inner ring			Axial runout of assembled bearing inner ring			Perpendicularity of inner ring face with respect to the bore			Single inner or outer ring width deviation		Inner or outer ring width variation
d		Δdmp				Δds				Vdsp		Vdmp		Kia			Sia			Sd			ΔBs , ΔCs		VBs ,VCs
		5P, 7P		9P		5P, 7P		9P		5P, 7P	9P	5P, 7P	9P	5P	7P	9P	5P	7P	9P	5P	7P	9P	5P, 7P, 9P		5P	7P	9P
>	≤	U	L	U	L	U	L	U	L	max.		max.		max.			max.			max.			U	L	max.
m		μm
-	10	0	-5.1	0	-2.5	0	-5.1	0	-2.5	2.5	1.3	2.5	1.3	3.8	2.5	1.3	7.6	2.5	1.3	7.6	2.5	1.3	0	-25.4	5.1	2.5	1.3
10	18	0	-5.1	0	-2.5	0	-5.1	0	-2.5	2.5	1.3	2.5	1.3	3.8	2.5	1.3	7.6	2.5	1.3	7.6	2.5	1.3	0	-25.4	5.1	2.5	1.3
18	30	0	-5.1	0	-2.5	0	-5.1	0	-2.5	2.5	1.3	2.5	1.3	3.8	3.8	2.5	7.6	3.8	1.3	7.6	3.8	1.3	0	-25.4	5.1	2.5	1.3

Outer ring

Nominal outside dia.		Single plane mean outside diameter deviation				Single outside diameter deviation						Single plane outside diameter variation			Mean outside diameter variation			Radial runout of assembled bearing outer ring			Axial runout of assembled bearing outer ring			Perpendicularity of outer ring outside surface with respect to the face			Single outer ring flange outside diameter deviation		Single outer ring flange width deviation
D		ΔDmp				ΔDs						VDsp			VDmp			Kea			Sea			SD			ΔD1s		ΔC1s
		5P, 7P		9P		5P, 7P				9P		5P, 7P		9P	5P, 7P		9P	5P	7P	9P	5P	7P	9P	5P	7P	9P	5P, 7P		5P, 7P
						Open type		Shield Seal type		Open type		Open type	Shield Seal type	Open type	Open type	Shield Seal type	Open type
>	≤	U	L	U	L	U	L	U	L	U	L	max.			max.			max.			max.			max.			U	L	U	L
mm		μm
-	18	0	-5.1	0	-2.5	0	-5.1	1	-6.1	0	-2.5	2.5	5.1	1.3	2.5	5.1	1.3	5.1	3.8	1.3	7.6	5.1	1.3	7.6	3.8	1.3	0	-25.4	0	-50.8
18	30	0	-5.1	0	-3.8	0	-5.1	1	-6.1	0	-3.8	2.5	5.1	2	2.5	5.1	2	5.1	3.8	2.5	7.6	5.1	2.5	7.6	3.8	1.3	0	-25.4	0	-50.8
30	50	0	-5.1	0	-3.8	0	-5.1	1	-6.1	0	-3.8	2.5	5.1	2	2.5	5.1	2	5.1	5.1	2.5	7.6	5.1	2.5	7.6	3.8	1.3	0	-25.4	0	-50.8

型号筛选

C&H BEARING WEBSITE

内径		径向游隙
d		C2		正常		C3		C4		C5
>	≤	min.	max.	min.	max.	min.	max.	min.	max.	min.	max.
mm		µm

不锈钢深沟球轴承（内径小于10mm）

-	9.525	3	8	5	10	8	13	13	20	20	28

其他深沟球轴承

2.5	6	0	7	2	13	8	23	–	–	–	–
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45

18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64

40	50	1	11	6	23	18	36	30	51	45	73
50	65	1	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105

80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160

140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230

200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340

280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460

400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630

560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860

800	900	20	160	140	320	300	500	480	700	670	960
900	1 000	20	170	150	350	330	550	530	770	740	1 040
1 000	1 120	20	180	160	380	360	600	580	850	820	1 150

1 120	1 250	20	190	170	410	390	650	630	920	890	1 260
1 250	1 400	30	200	190	440	420	700	680	1 000	–	–
1 400	1 600	30	210	210	470	450	750	730	1 060	–	–

Nominal		Axial internal clearance
bore diameter
d		C2		CN		C3		C4
		(Group 2)		(Group N)		(Group 3)		(Group 4)
mm		μm		μm		μm		μm
＞	≤	min.	max.	min.	max.	min.	max.	min.	max.
‒	10	1	11	5	21	12	28	25	45
10	18	1	12	6	23	13	31	27	47
18	24	2	14	7	25	16	34	27	47
24	30	2	15	8	27	18	37	30	50

30	40	2	16	9	29	21	40	33	54
40	50	2	18	11	33	23	44	36	58
50	65	3	22	13	36	26	48	40	63

65	80	3	24	15	40	30	54	46	71
80	100	3	26	18	46	35	63	55	83
100	120	4	30	22	53	42	73	65	96

120	140	4	34	25	59	48	82	74	108

型号筛选

FILTERS

应用环境

尺寸

同心/偏心

型号

型号互换

C&H BEARING WEBSITE
