T型环形导轨

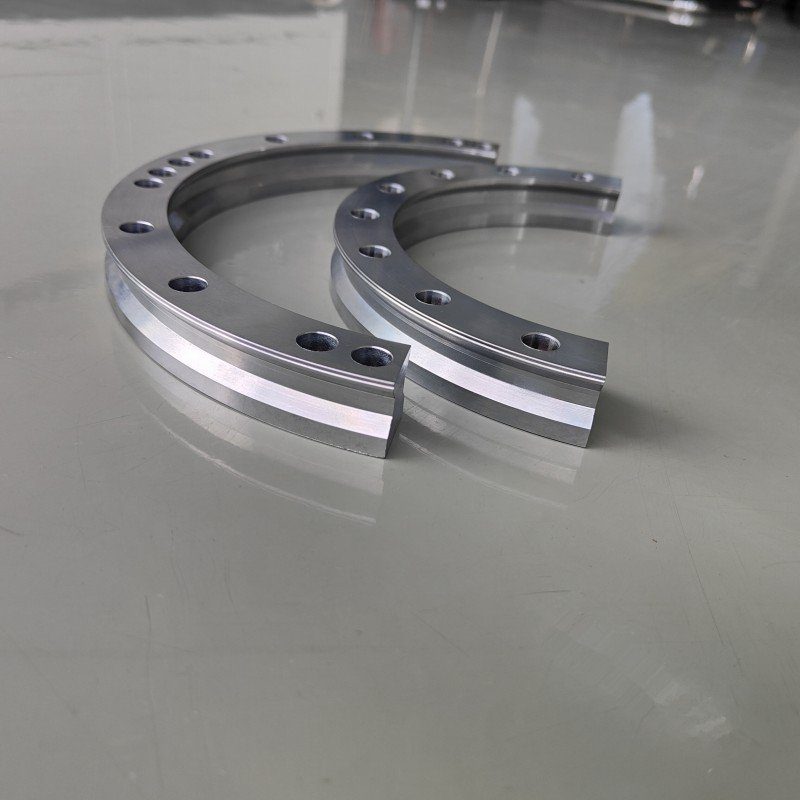

Ring slides & curved segments are manufactured from high quality bearing steel, zone hardened on the T running surface and precision ground all over with datum register faces provided both internally and externally for ease of location.

Curved segments are cut from stock rings. They are matched in essential respects with their corresponding track system straight slides and ground square on the ends to a specified dimension relative to their true shape. An additional fixing hole is provided adjacent to the keyway each end to give extra support at the join position for all segments. Segments to any number of degrees can be supplied to cater for all track system configurations.



型号筛选

导轨尺寸
23
孔中心
200
255
300
351
400
468
500
600
800
1000
环轨型号
90°
180°
360°
型号

型号互换

重置所有
FILTERS
切换： 公制 英制   排序:
型号 孔中心 环轨型号 基准面 基准面 导轨高度 孔位 ±0.2 孔位 ±0.2
B ±0.2 R° A C H X° Y°
CGT23-200-R90 200 90° 223 177 24 22.5° 11.25°
CGT23-200-R180 200 180° 223 177 24 22.5° 11.25°
CGT23-200-R360 200 360° 223 177 24 22.5° 11.25°
HGT23-255-R90 255 90° 278 232 24 22.5° 11.25°
HGT23-255-R180 255 180° 278 232 24 22.5° 11.25°
HGT23-255-R360 255 360° 278 232 24 22.5° 11.25°
CGT23-300-R180 300 180° 323 277 24 22.5° 11.25°
CGT23-300-R360 300 360° 323 277 24 22.5° 11.25°
CGT23-300-R90 300 90° 323 277 24 22.5° 11.25°
CGT23-351-R90 351 90° 374 328 24 22.5° 11.25°
CGT23-351-R180 351 180° 374 328 24 22.5° 11.25°
CGT23-351-R360 351 360° 374 328 24 22.5° 11.25°
CGT23-400-R90 400 90° 423 377 24 22.5° 11.25°
CGT23-400-R180 400 180° 423 377 24 22.5° 11.25°
CGT23-400-R360 400 360° 423 377 24 22.5° 11.25°
CGT23-468-R90 468 90° 491 445 24 22.5° 11.25°
CGT23-468-R180 468 180° 491 445 24 22.5° 11.25°
CGT23-468-R360 468 360° 491 445 24 22.5° 11.25°
CGT23-500-R90 500 90° 523 477 24 22.5° 11.25°
CGT23-500-R180 500 180° 523 477 24 22.5° 11.25°
CGT23-500-R360 500 360° 523 477 24 22.5° 11.25°
CGT23-600-R90 600 90° 623 577 24 22.5° 11.25°
CGT23-600-R180 600 180° 623 577 24 22.5° 11.25°
CGT23-600-R360 600 360° 623 577 24 22.5° 11.25°
CGT23-800-R90 800 90° 823 777 24 22.5° 11.25°
CGT23-800-R180 800 180° 823 777 24 22.5° 11.25°
CGT23-800-R360 800 360° 823 777 24 22.5° 11.25°
CGT23-1000-R90 1000 90° 1023 977 24 22.5° 11.25°
CGT23-1000-R180 1000 180° 1023 977 24 22.5° 11.25°
CGT23-1000-R360 1000 360° 1023 977 24 22.5° 11.25°
CGT23-200-R90
B ±0.2 孔中心 200
R° 环轨型号 90°
A 基准面 223
C 基准面 177
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-200-R180
B ±0.2 孔中心 200
R° 环轨型号 180°
A 基准面 223
C 基准面 177
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-200-R360
B ±0.2 孔中心 200
R° 环轨型号 360°
A 基准面 223
C 基准面 177
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
HGT23-255-R90
B ±0.2 孔中心 255
R° 环轨型号 90°
A 基准面 278
C 基准面 232
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
HGT23-255-R180
B ±0.2 孔中心 255
R° 环轨型号 180°
A 基准面 278
C 基准面 232
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
HGT23-255-R360
B ±0.2 孔中心 255
R° 环轨型号 360°
A 基准面 278
C 基准面 232
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-300-R180
B ±0.2 孔中心 300
R° 环轨型号 180°
A 基准面 323
C 基准面 277
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-300-R360
B ±0.2 孔中心 300
R° 环轨型号 360°
A 基准面 323
C 基准面 277
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-300-R90
B ±0.2 孔中心 300
R° 环轨型号 90°
A 基准面 323
C 基准面 277
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-351-R90
B ±0.2 孔中心 351
R° 环轨型号 90°
A 基准面 374
C 基准面 328
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-351-R180
B ±0.2 孔中心 351
R° 环轨型号 180°
A 基准面 374
C 基准面 328
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-351-R360
B ±0.2 孔中心 351
R° 环轨型号 360°
A 基准面 374
C 基准面 328
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-400-R90
B ±0.2 孔中心 400
R° 环轨型号 90°
A 基准面 423
C 基准面 377
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-400-R180
B ±0.2 孔中心 400
R° 环轨型号 180°
A 基准面 423
C 基准面 377
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-400-R360
B ±0.2 孔中心 400
R° 环轨型号 360°
A 基准面 423
C 基准面 377
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-468-R90
B ±0.2 孔中心 468
R° 环轨型号 90°
A 基准面 491
C 基准面 445
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-468-R180
B ±0.2 孔中心 468
R° 环轨型号 180°
A 基准面 491
C 基准面 445
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-468-R360
B ±0.2 孔中心 468
R° 环轨型号 360°
A 基准面 491
C 基准面 445
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-500-R90
B ±0.2 孔中心 500
R° 环轨型号 90°
A 基准面 523
C 基准面 477
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-500-R180
B ±0.2 孔中心 500
R° 环轨型号 180°
A 基准面 523
C 基准面 477
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-500-R360
B ±0.2 孔中心 500
R° 环轨型号 360°
A 基准面 523
C 基准面 477
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-600-R90
B ±0.2 孔中心 600
R° 环轨型号 90°
A 基准面 623
C 基准面 577
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-600-R180
B ±0.2 孔中心 600
R° 环轨型号 180°
A 基准面 623
C 基准面 577
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-600-R360
B ±0.2 孔中心 600
R° 环轨型号 360°
A 基准面 623
C 基准面 577
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-800-R90
B ±0.2 孔中心 800
R° 环轨型号 90°
A 基准面 823
C 基准面 777
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-800-R180
B ±0.2 孔中心 800
R° 环轨型号 180°
A 基准面 823
C 基准面 777
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-800-R360
B ±0.2 孔中心 800
R° 环轨型号 360°
A 基准面 823
C 基准面 777
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-1000-R90
B ±0.2 孔中心 1000
R° 环轨型号 90°
A 基准面 1023
C 基准面 977
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-1000-R180
B ±0.2 孔中心 1000
R° 环轨型号 180°
A 基准面 1023
C 基准面 977
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
CGT23-1000-R360
B ±0.2 孔中心 1000
R° 环轨型号 360°
A 基准面 1023
C 基准面 977
H 导轨高度 24
X° 孔位 ±0.2 22.5°
Y° 孔位 ±0.2 11.25°
孔中心
B ±0.2
200
环轨型号
R°
90°
基准面
A
223
基准面
C
177
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
200
环轨型号
R°
180°
基准面
A
223
基准面
C
177
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
200
环轨型号
R°
360°
基准面
A
223
基准面
C
177
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
255
环轨型号
R°
90°
基准面
A
278
基准面
C
232
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
255
环轨型号
R°
180°
基准面
A
278
基准面
C
232
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
255
环轨型号
R°
360°
基准面
A
278
基准面
C
232
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
300
环轨型号
R°
180°
基准面
A
323
基准面
C
277
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
300
环轨型号
R°
360°
基准面
A
323
基准面
C
277
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
300
环轨型号
R°
90°
基准面
A
323
基准面
C
277
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
351
环轨型号
R°
90°
基准面
A
374
基准面
C
328
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
351
环轨型号
R°
180°
基准面
A
374
基准面
C
328
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
351
环轨型号
R°
360°
基准面
A
374
基准面
C
328
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
400
环轨型号
R°
90°
基准面
A
423
基准面
C
377
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
400
环轨型号
R°
180°
基准面
A
423
基准面
C
377
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
400
环轨型号
R°
360°
基准面
A
423
基准面
C
377
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
468
环轨型号
R°
90°
基准面
A
491
基准面
C
445
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
468
环轨型号
R°
180°
基准面
A
491
基准面
C
445
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
468
环轨型号
R°
360°
基准面
A
491
基准面
C
445
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
500
环轨型号
R°
90°
基准面
A
523
基准面
C
477
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
500
环轨型号
R°
180°
基准面
A
523
基准面
C
477
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
500
环轨型号
R°
360°
基准面
A
523
基准面
C
477
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
600
环轨型号
R°
90°
基准面
A
623
基准面
C
577
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
600
环轨型号
R°
180°
基准面
A
623
基准面
C
577
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
600
环轨型号
R°
360°
基准面
A
623
基准面
C
577
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
800
环轨型号
R°
90°
基准面
A
823
基准面
C
777
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
800
环轨型号
R°
180°
基准面
A
823
基准面
C
777
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
800
环轨型号
R°
360°
基准面
A
823
基准面
C
777
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
1000
环轨型号
R°
90°
基准面
A
1023
基准面
C
977
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
1000
环轨型号
R°
180°
基准面
A
1023
基准面
C
977
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
孔中心
B ±0.2
1000
环轨型号
R°
360°
基准面
A
1023
基准面
C
977
导轨高度
H
24
孔位 ±0.2
X°
22.5°
孔位 ±0.2
Y°
11.25°
Note

1.90°/180° segments are cut from full 360° rings, the cutting tolerance is -0.2mm.
2.Standard ring segments will be slightly less than 90° and 180° because of the cutting allowance. Full 90° and 180°segments can be supplied to customer’s special order.
3.Custom product is available.
