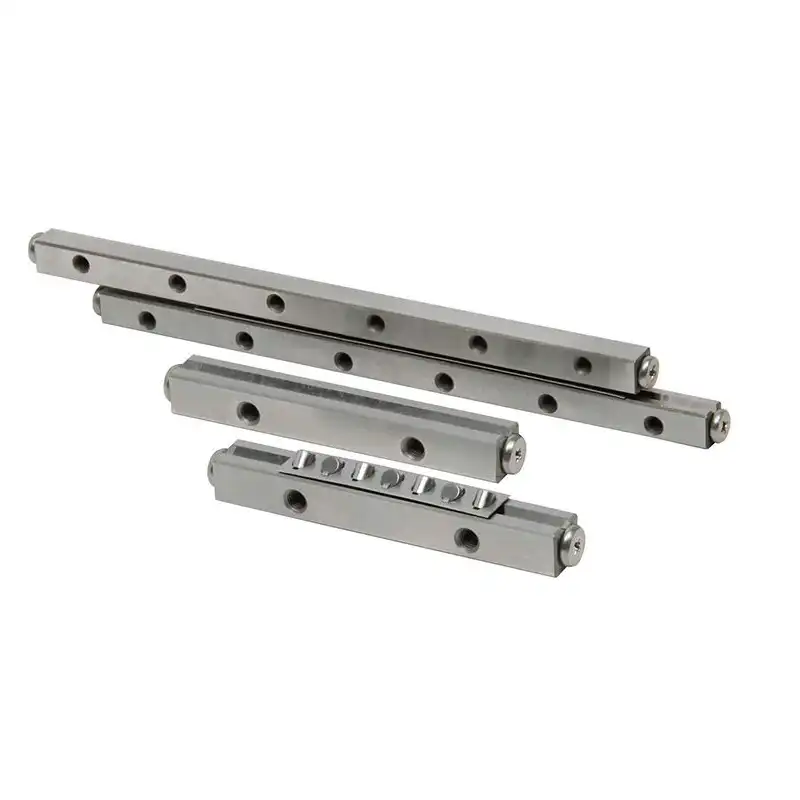

Кроссовый роликовый направляющий

Перекрестный роликовый направляющий – это линейное движение роликового направляющего, который включает в себя роликовую клетку между двумя линейными направляющими с V-образными поверхностями, которые действуют как направляющие канавки. Благодаря тому, что цилиндрические ролики чередуются, такая конструкция может обрабатывать нагрузки в любом направлении, обеспечивая при этом крайне высокую точность и плавное линейное движение. Модели доступны в различных размерах, которые можно выбирать в зависимости от применения.

Для большинства конструкторов конструкций, перекрестные роликовые направляющие известны как направляющие с плоскими клетками, частый выбор для применения в точных приложениях с ограниченной длиной хода, обычно менее 1 метра. Основная функция линейного подшипника заключается в поддержке нагрузки с низким трением в прямолинейном движении.

Причины использования точных линейных направляющих многочисленны, но их наиболее очевидные преимущества перед другими типами направляющих:

  • Очень низкий и равномерный коэффициент трения
  • Почти свободное от скольжения и плавное функционирование
  • Компактные размеры
  • Высокая грузоподъемность и жесткость
  • Отсутствие люфта / высокая точность хода
  • Износостойкость и высокая надежность

Линейные направляющие доступны в различных типах продукции и разработаны с определенными характеристиками для применения в различных областях.

ПРОДУКТОВЫЕ ФИЛЬТРЫ И ТАБЛИЦА

Roller diameter (mm)

~

Length (mm)

~

Designation

Interchange code

СБРОСИТЬ ВСЕ
СЕЛЕКЦИЯ
Переключить ： Метрическая система Имперская система   Сортировать по :
Designation Stroke Roller diameter Length Overall width Height Dynamic per roller Static per roller
ST Da L M A C C0
mm
mm
mm
mm
mm
N
N
VR 1-20x5Z 12 1.5 20 8.5 4 98 69
VR 1-30x7Z 22 1.5 30 8.5 4 98 69
VR 1-40x10Z 27 1.5 40 8.5 4 98 69
VR 1-50x13Z 32 1.5 50 8.5 4 98 69
VR 1-60x16Z 37 1.5 60 8.5 4 98 69
VR 1-70x19Z 42 1.5 70 8.5 4 98 69
VR 1-80x21Z 52 1.5 80 8.5 4 98 69
VR 2-30x5Z 18 2 30 12 6 176 127
VR 2-45x8Z 24 2 45 12 6 176 127
VR 2-60x11Z 30 2 60 12 6 176 127
VR 2-75x13Z 44 2 75 12 6 176 127
VR 2-90x16Z 50 2 90 12 6 176 127
VR 2-105x18Z 64 2 105 12 6 176 127
VR 2-120x21Z 70 2 120 12 6 176 127
VR 2-135x23Z 84 2 135 12 6 176 127
VR 2-150x26Z 90 2 150 12 6 176 127
VR 2-165x29Z 96 2 165 12 6 176 127
VR 2-180x32Z 102 2 180 12 6 176 127
VR 3-50x7Z 28 3 50 18 8 363 275
VR 3-75x10Z 48 3 75 18 8 363 275
VR 3-100x14Z 58 3 100 18 8 363 275
VR 3-125x17Z 78 3 125 18 8 363 275
VR 3-150x21Z 88 3 150 18 8 363 275
VR 3-175x24Z 108 3 175 18 8 363 275
VR 3-200x28Z 118 3 200 18 8 363 275
VR 3-225x31Z 138 3 225 18 8 363 275
VR 3-250x35Z 148 3 250 18 8 363 275
VR 3-275x38Z 168 3 275 18 8 363 275
VR 3-300x42Z 178 3 300 18 8 363 275
VR 4-80x7Z 58 4 80 22 11 764 637

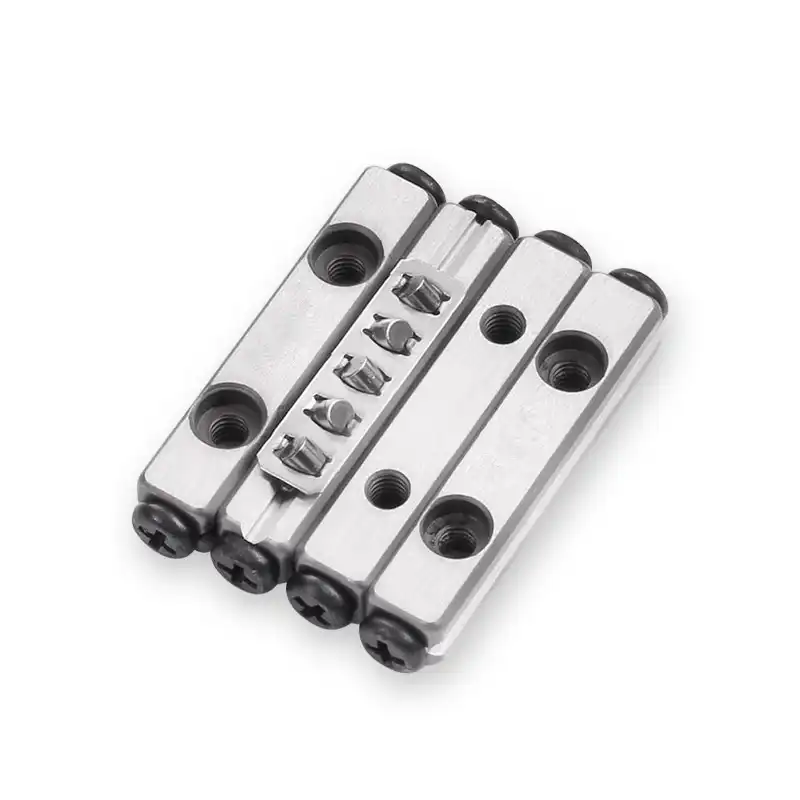

VR 1-20x5Z
ST Stroke 12 mm
Da Roller diameter 1.5 mm
L Length 20 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N

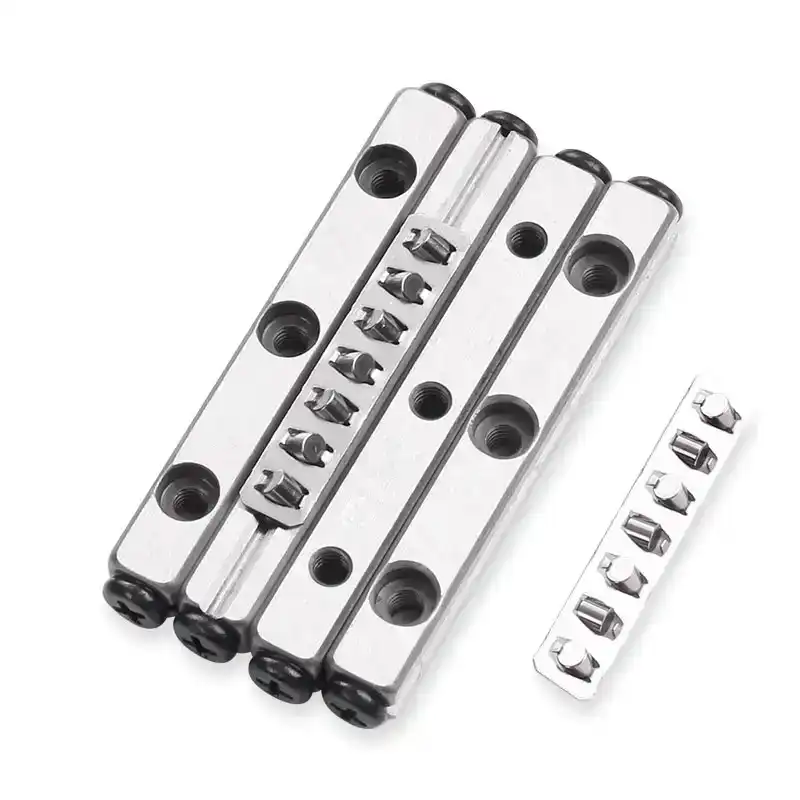

VR 1-30x7Z
ST Stroke 22 mm
Da Roller diameter 1.5 mm
L Length 30 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N
VR 1-40x10Z
ST Stroke 27 mm
Da Roller diameter 1.5 mm
L Length 40 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N

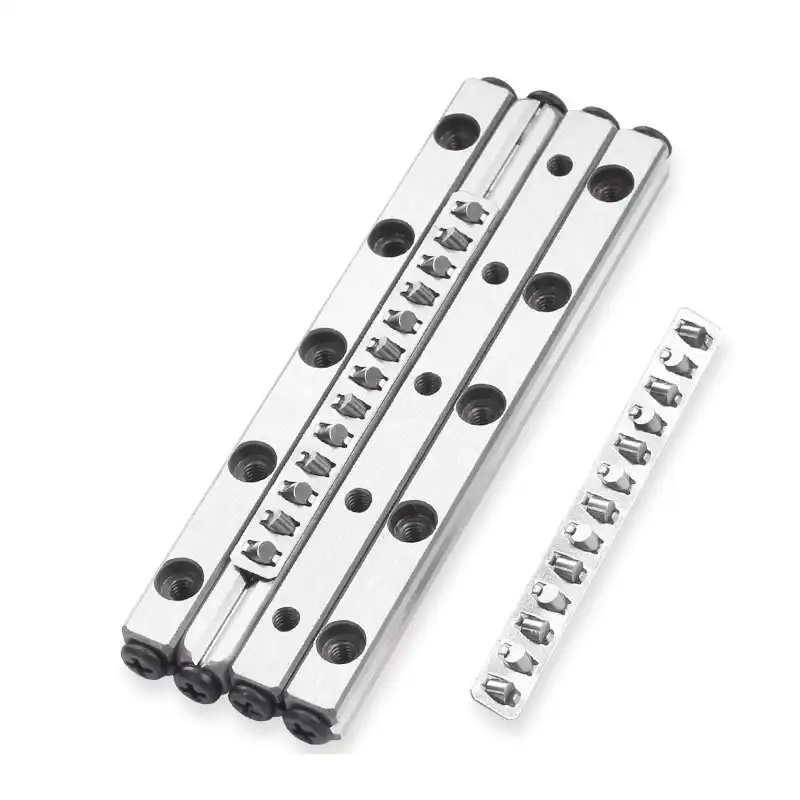

VR 1-50x13Z
ST Stroke 32 mm
Da Roller diameter 1.5 mm
L Length 50 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N
VR 1-60x16Z
ST Stroke 37 mm
Da Roller diameter 1.5 mm
L Length 60 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N

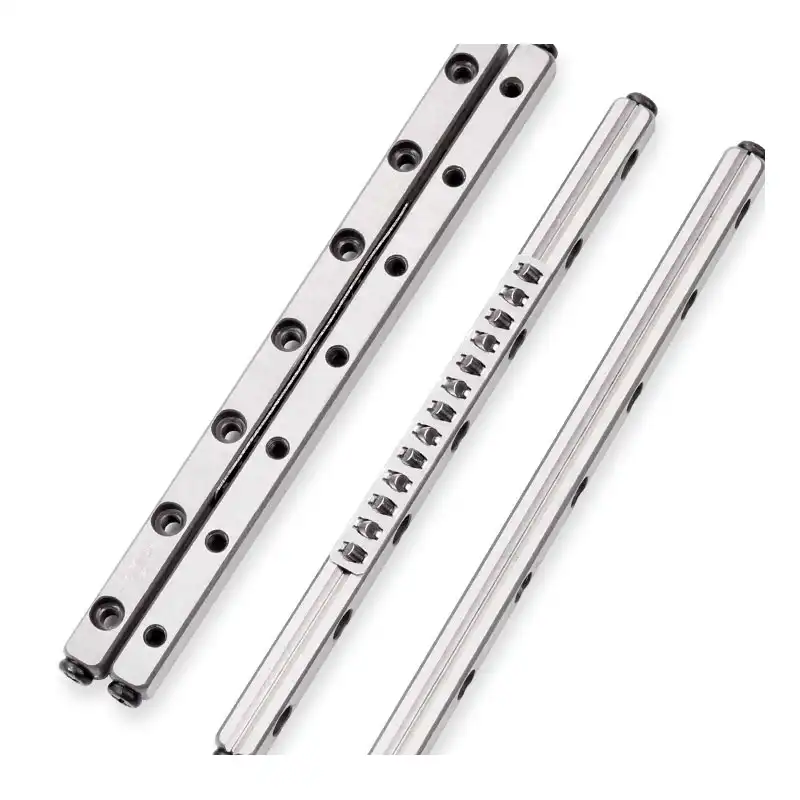

VR 1-70x19Z
ST Stroke 42 mm
Da Roller diameter 1.5 mm
L Length 70 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N

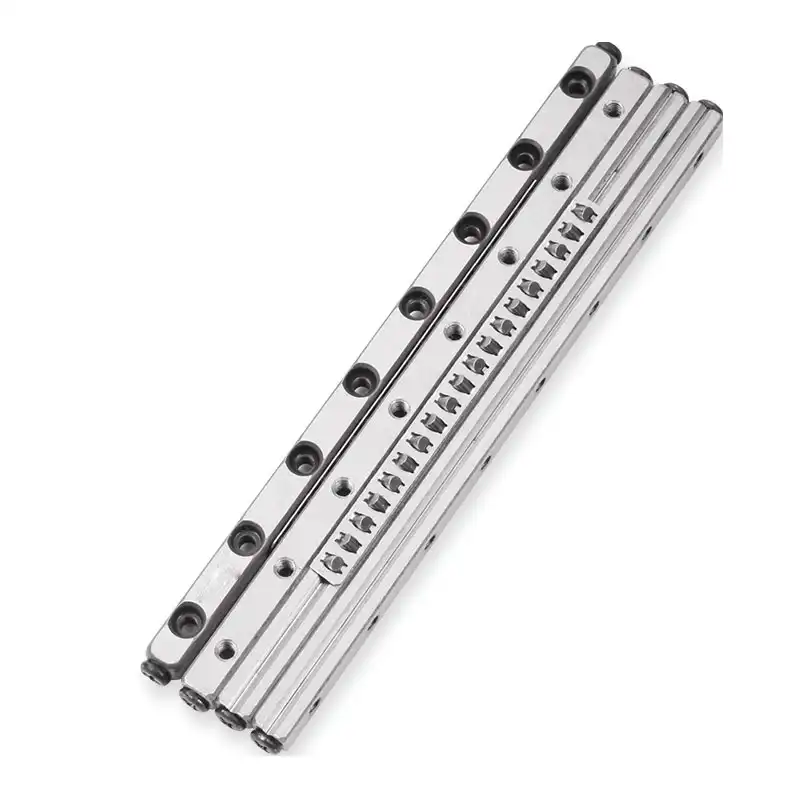

VR 1-80x21Z
ST Stroke 52 mm
Da Roller diameter 1.5 mm
L Length 80 mm
M Overall width 8.5 mm
A Height 4 mm
C Dynamic per roller 98 N
C0 Static per roller 69 N

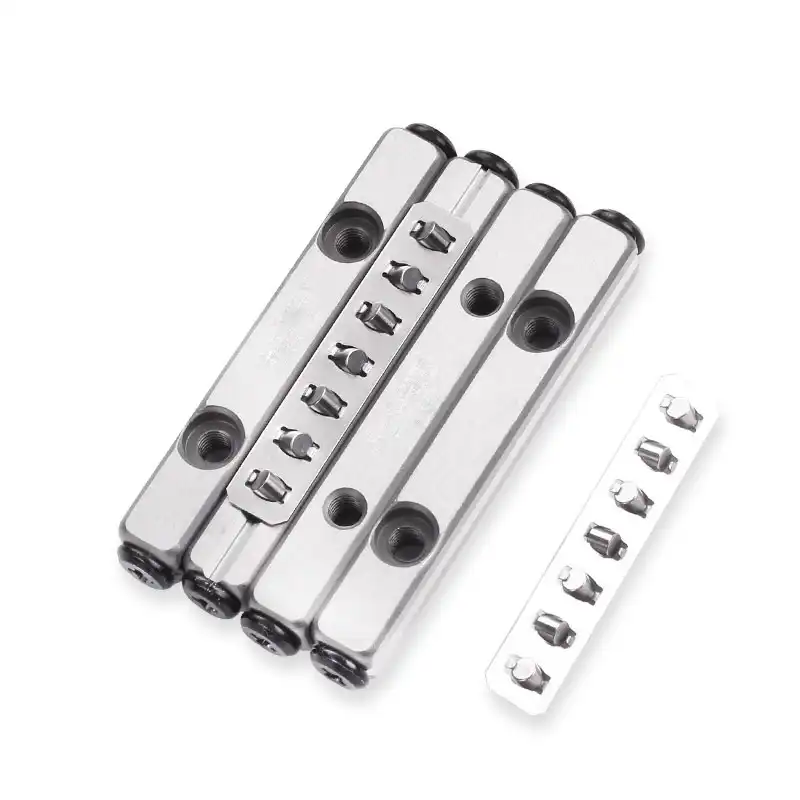

VR 2-30x5Z
ST Stroke 18 mm
Da Roller diameter 2 mm
L Length 30 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

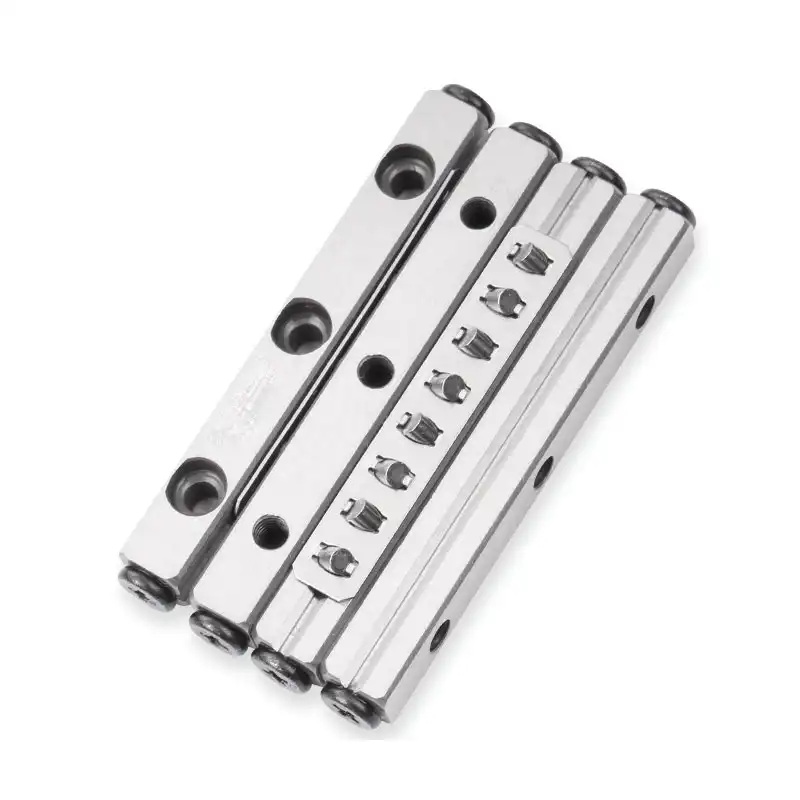

VR 2-45x8Z
ST Stroke 24 mm
Da Roller diameter 2 mm
L Length 45 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

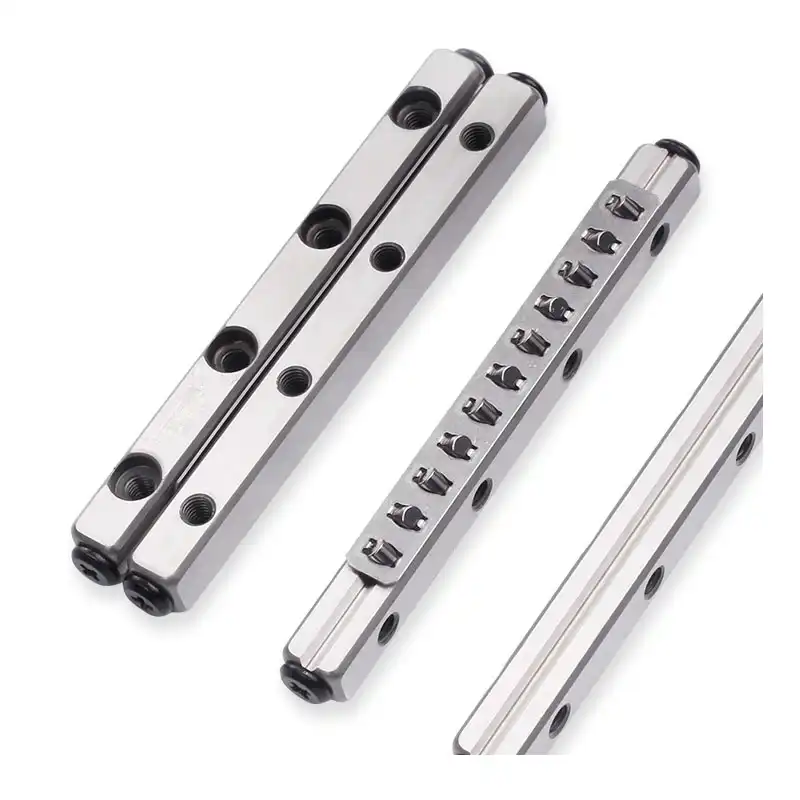

VR 2-60x11Z
ST Stroke 30 mm
Da Roller diameter 2 mm
L Length 60 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

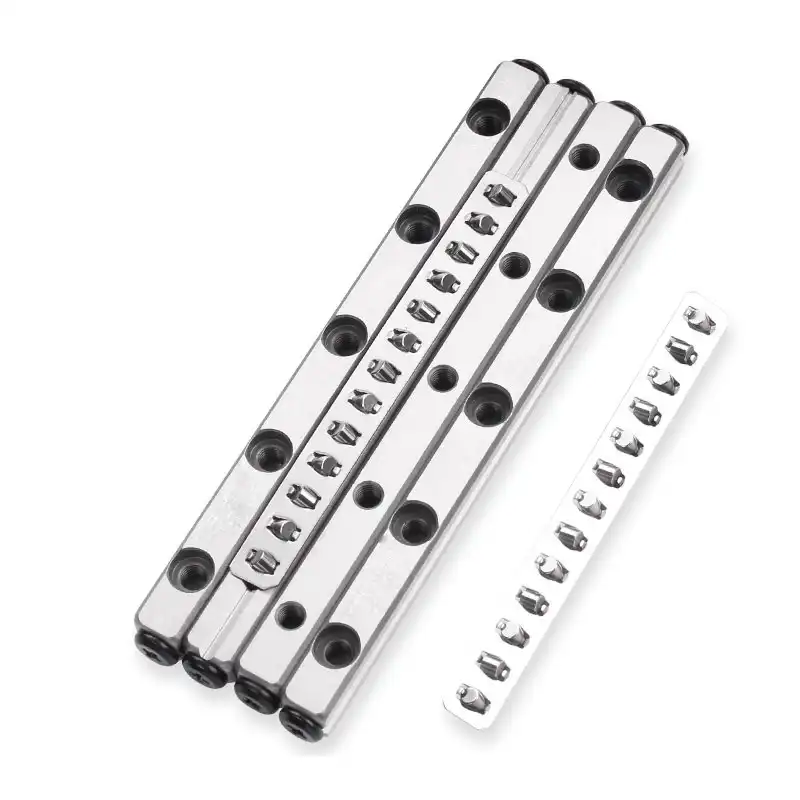

VR 2-75x13Z
ST Stroke 44 mm
Da Roller diameter 2 mm
L Length 75 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

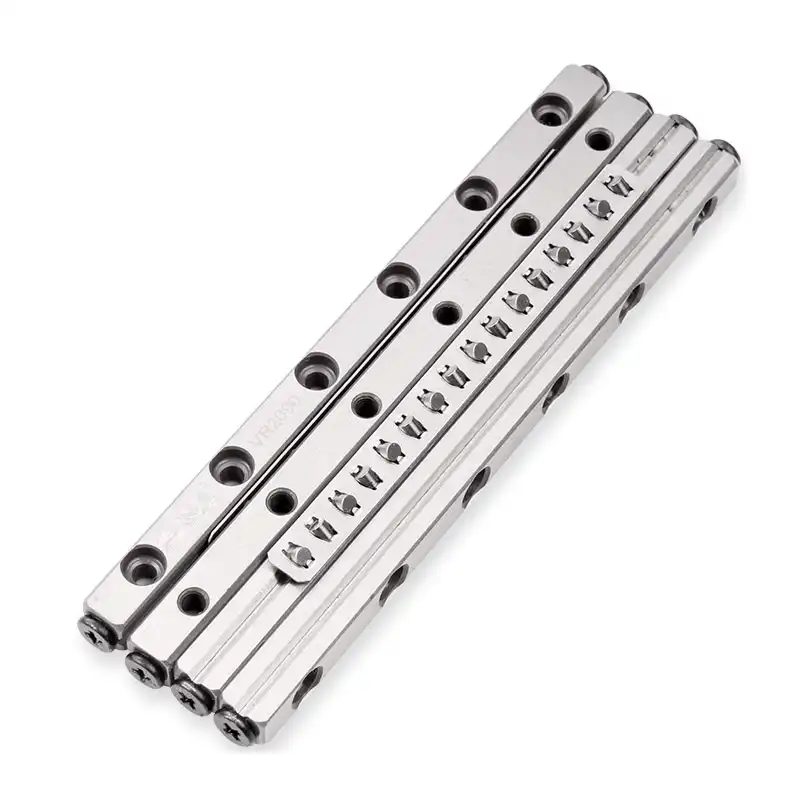

VR 2-90x16Z
ST Stroke 50 mm
Da Roller diameter 2 mm
L Length 90 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

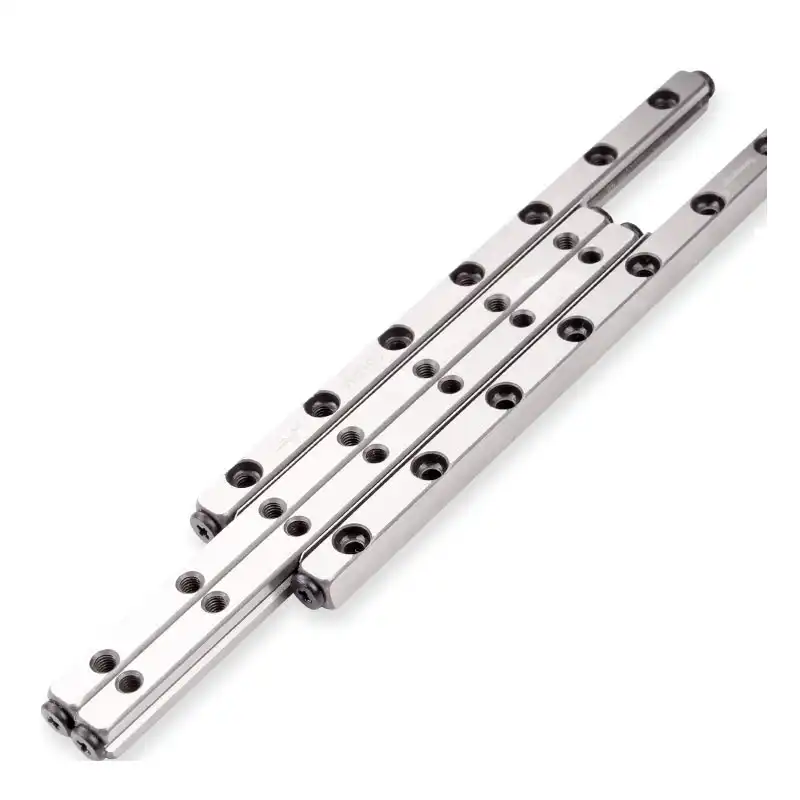

VR 2-105x18Z
ST Stroke 64 mm
Da Roller diameter 2 mm
L Length 105 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

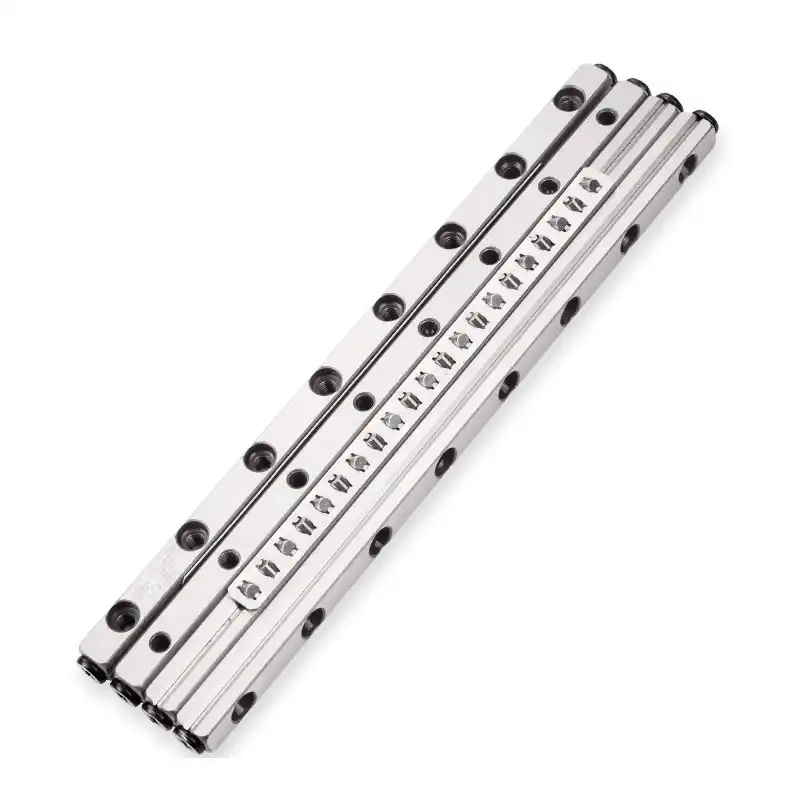

VR 2-120x21Z
ST Stroke 70 mm
Da Roller diameter 2 mm
L Length 120 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

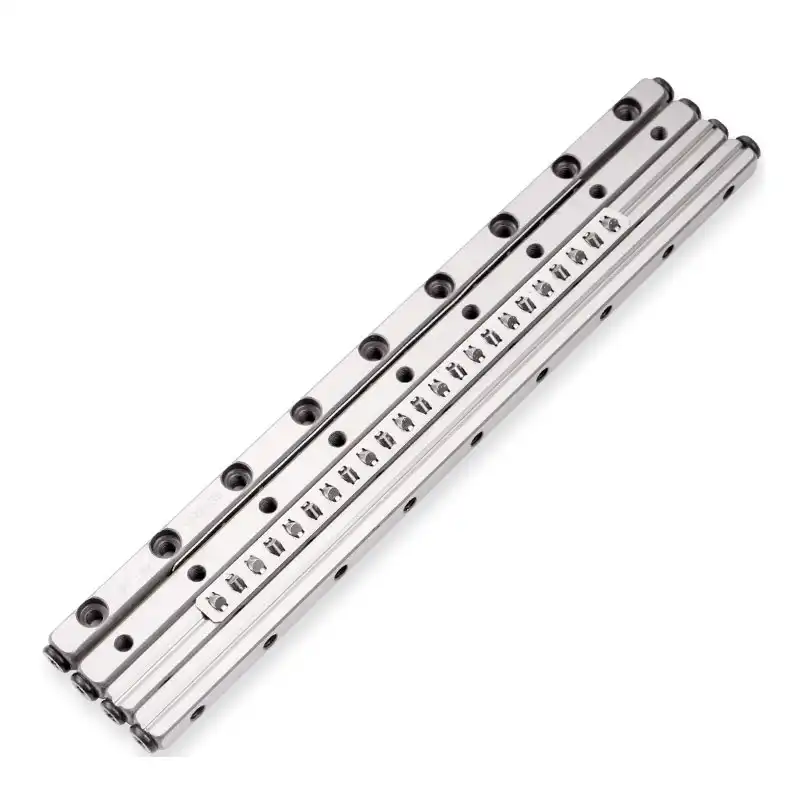

VR 2-135x23Z
ST Stroke 84 mm
Da Roller diameter 2 mm
L Length 135 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

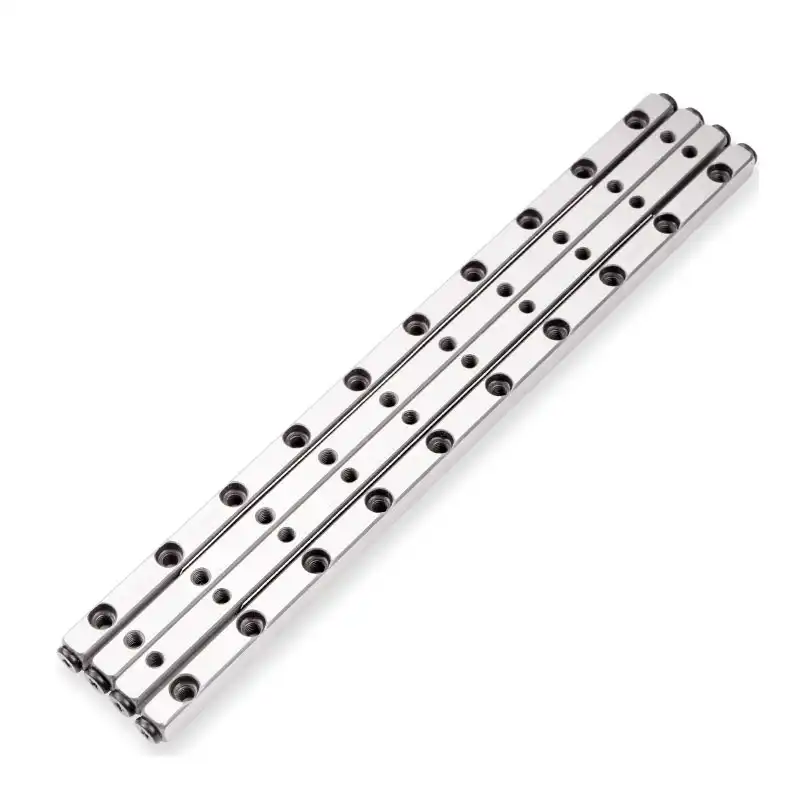

VR 2-150x26Z
ST Stroke 90 mm
Da Roller diameter 2 mm
L Length 150 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

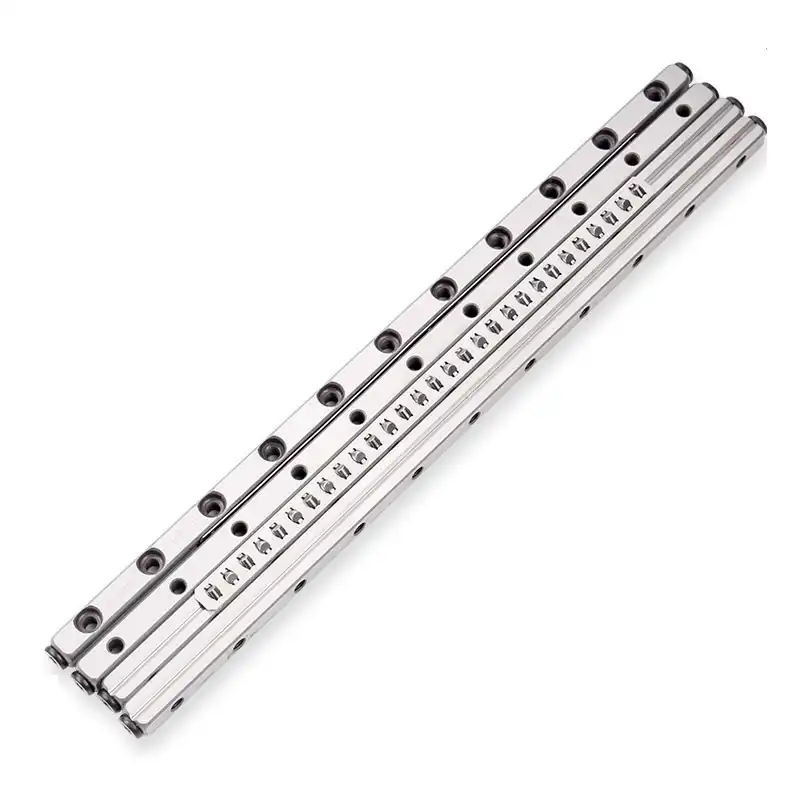

VR 2-165x29Z
ST Stroke 96 mm
Da Roller diameter 2 mm
L Length 165 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

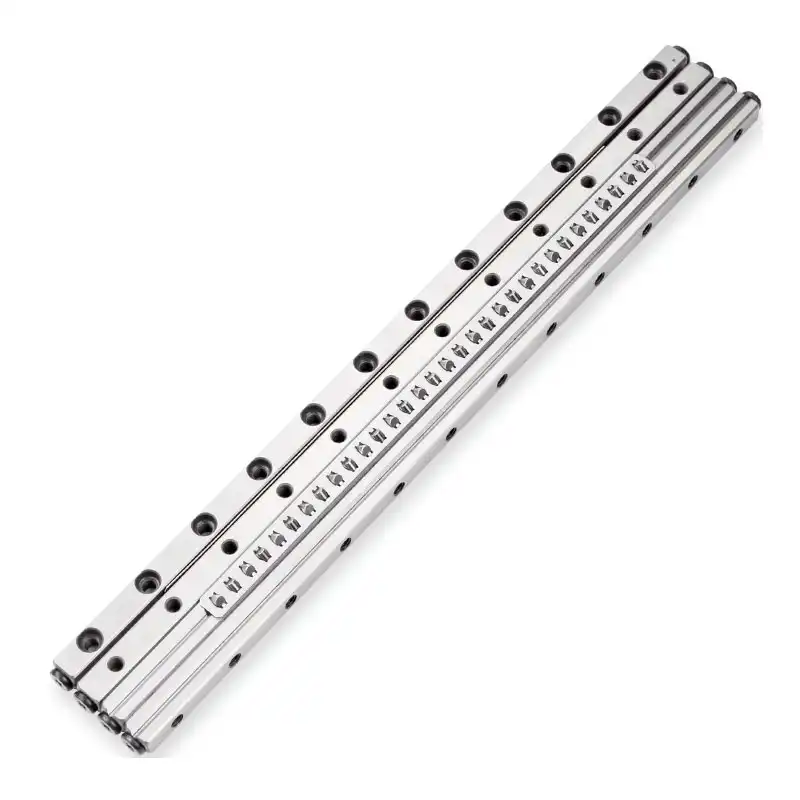

VR 2-180x32Z
ST Stroke 102 mm
Da Roller diameter 2 mm
L Length 180 mm
M Overall width 12 mm
A Height 6 mm
C Dynamic per roller 176 N
C0 Static per roller 127 N

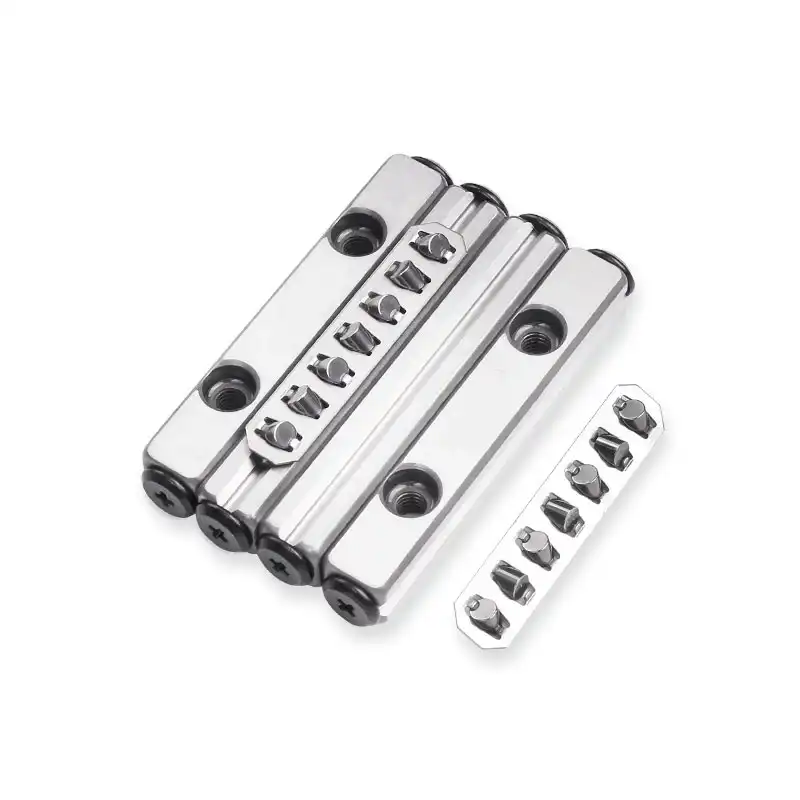

VR 3-50x7Z
ST Stroke 28 mm
Da Roller diameter 3 mm
L Length 50 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

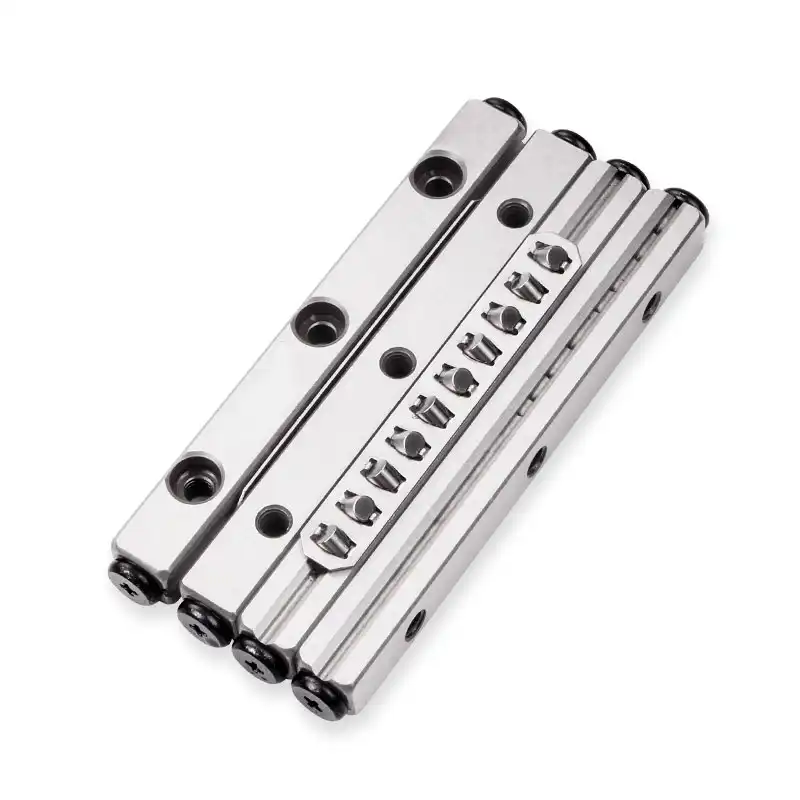

VR 3-75x10Z
ST Stroke 48 mm
Da Roller diameter 3 mm
L Length 75 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N
VR 3-100x14Z
ST Stroke 58 mm
Da Roller diameter 3 mm
L Length 100 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

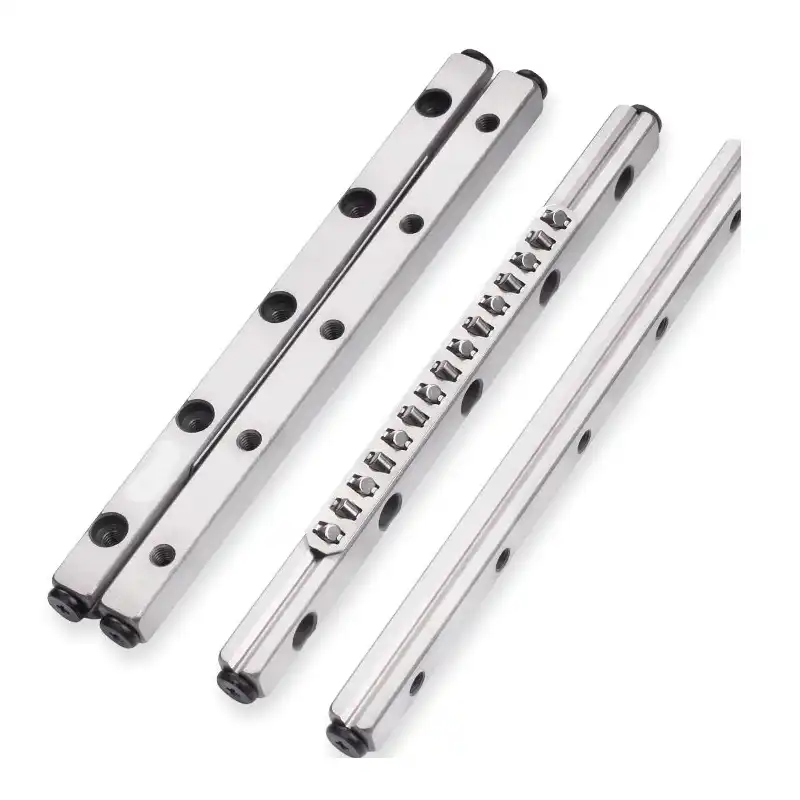

VR 3-125x17Z
ST Stroke 78 mm
Da Roller diameter 3 mm
L Length 125 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N
VR 3-150x21Z
ST Stroke 88 mm
Da Roller diameter 3 mm
L Length 150 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

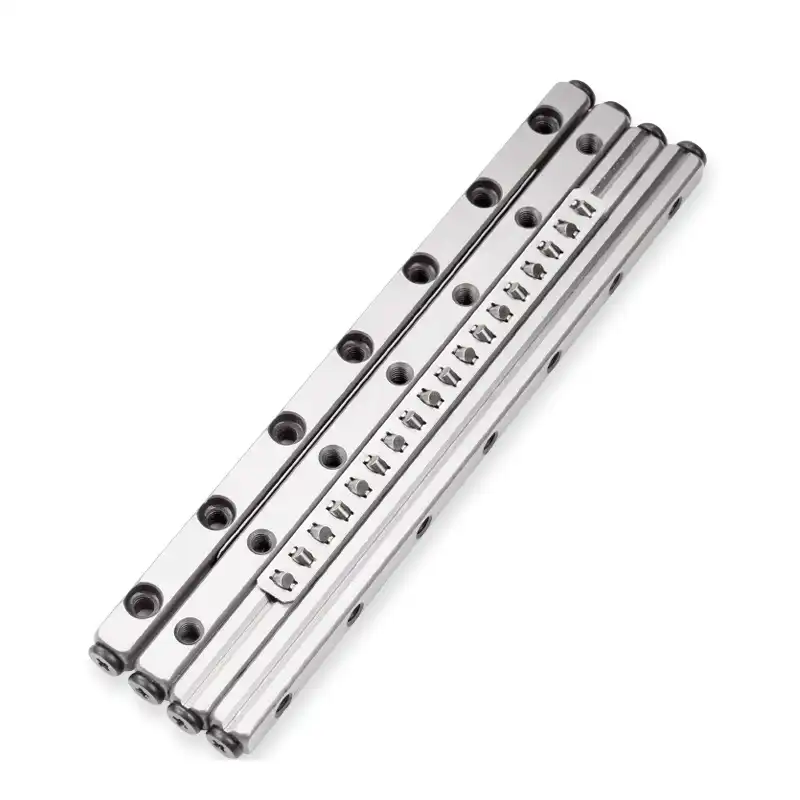

VR 3-175x24Z
ST Stroke 108 mm
Da Roller diameter 3 mm
L Length 175 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

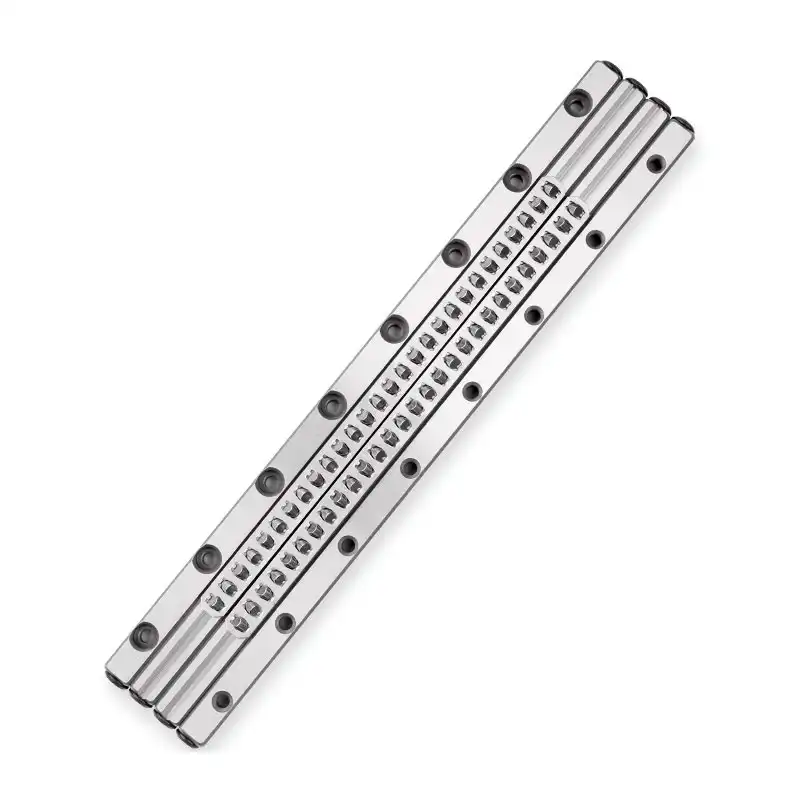

VR 3-200x28Z
ST Stroke 118 mm
Da Roller diameter 3 mm
L Length 200 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

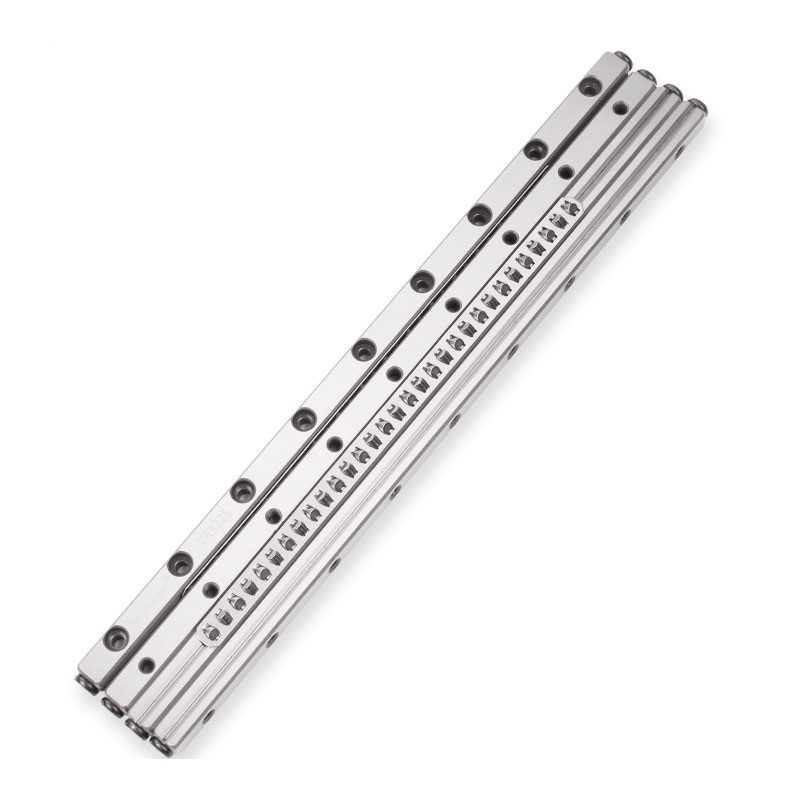

VR 3-225x31Z
ST Stroke 138 mm
Da Roller diameter 3 mm
L Length 225 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

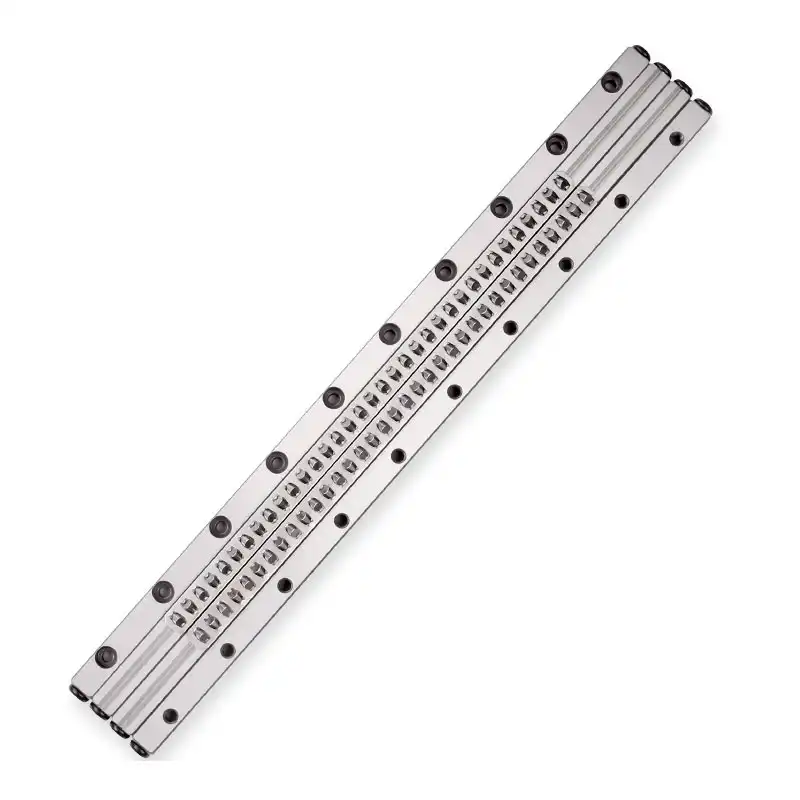

VR 3-250x35Z
ST Stroke 148 mm
Da Roller diameter 3 mm
L Length 250 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

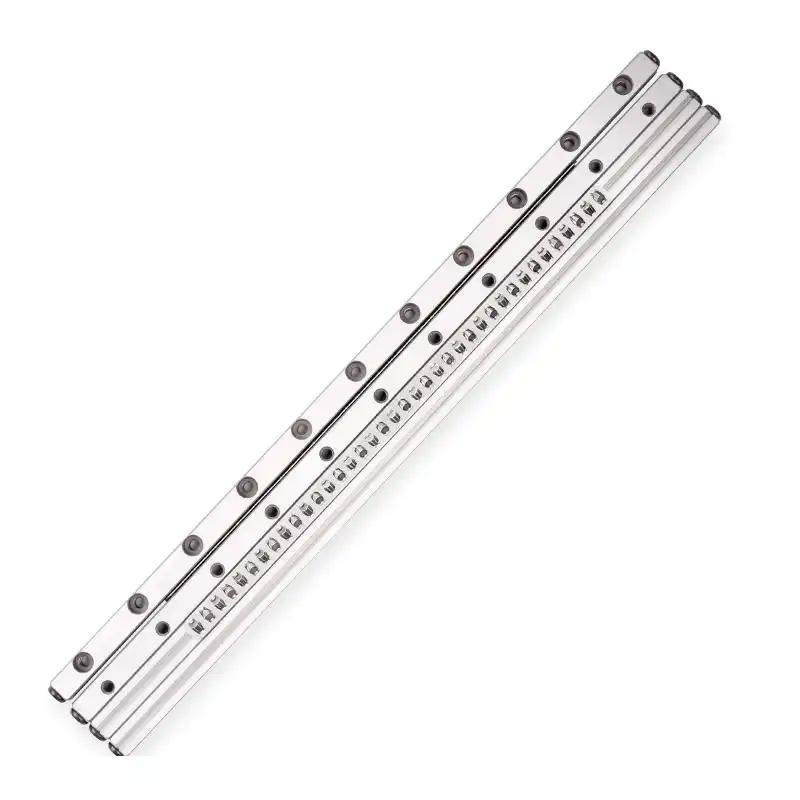

VR 3-275x38Z
ST Stroke 168 mm
Da Roller diameter 3 mm
L Length 275 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

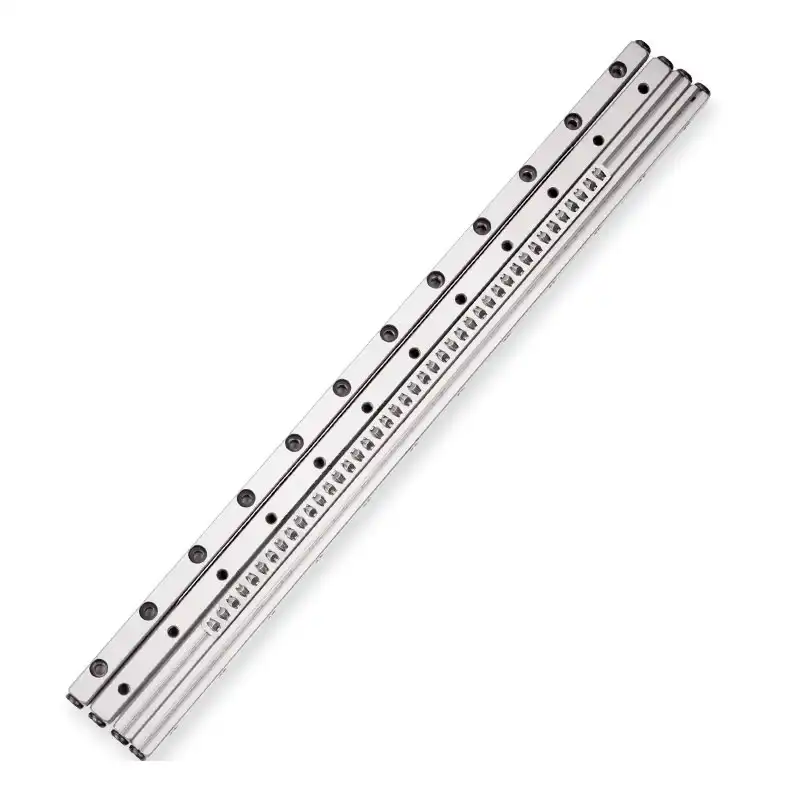

VR 3-300x42Z
ST Stroke 178 mm
Da Roller diameter 3 mm
L Length 300 mm
M Overall width 18 mm
A Height 8 mm
C Dynamic per roller 363 N
C0 Static per roller 275 N

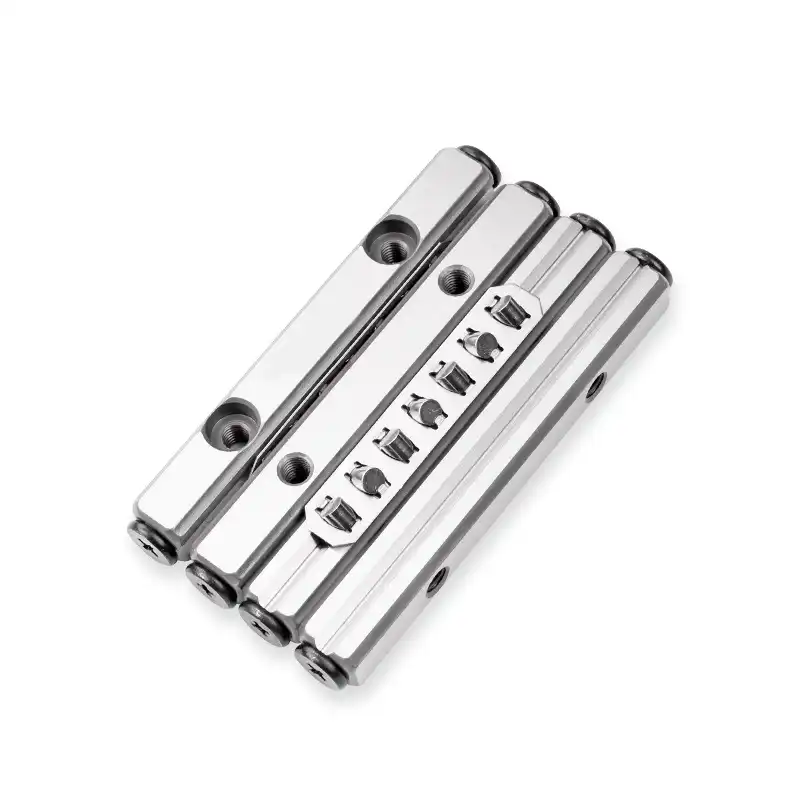

VR 4-80x7Z
ST Stroke 58 mm
Da Roller diameter 4 mm
L Length 80 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N
Stroke
ST
12 mm
Roller diameter
Da
1.5 mm
Length
L
20 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
22 mm
Roller diameter
Da
1.5 mm
Length
L
30 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
27 mm
Roller diameter
Da
1.5 mm
Length
L
40 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
32 mm
Roller diameter
Da
1.5 mm
Length
L
50 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
37 mm
Roller diameter
Da
1.5 mm
Length
L
60 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
42 mm
Roller diameter
Da
1.5 mm
Length
L
70 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
52 mm
Roller diameter
Da
1.5 mm
Length
L
80 mm
Overall width
M
8.5 mm
Height
A
4 mm
Dynamic per roller
C
98 N
Static per roller
C0
69 N
Stroke
ST
18 mm
Roller diameter
Da
2 mm
Length
L
30 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
24 mm
Roller diameter
Da
2 mm
Length
L
45 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
30 mm
Roller diameter
Da
2 mm
Length
L
60 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
44 mm
Roller diameter
Da
2 mm
Length
L
75 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
50 mm
Roller diameter
Da
2 mm
Length
L
90 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
64 mm
Roller diameter
Da
2 mm
Length
L
105 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
70 mm
Roller diameter
Da
2 mm
Length
L
120 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
84 mm
Roller diameter
Da
2 mm
Length
L
135 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
90 mm
Roller diameter
Da
2 mm
Length
L
150 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
96 mm
Roller diameter
Da
2 mm
Length
L
165 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
102 mm
Roller diameter
Da
2 mm
Length
L
180 mm
Overall width
M
12 mm
Height
A
6 mm
Dynamic per roller
C
176 N
Static per roller
C0
127 N
Stroke
ST
28 mm
Roller diameter
Da
3 mm
Length
L
50 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
48 mm
Roller diameter
Da
3 mm
Length
L
75 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
58 mm
Roller diameter
Da
3 mm
Length
L
100 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
78 mm
Roller diameter
Da
3 mm
Length
L
125 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
88 mm
Roller diameter
Da
3 mm
Length
L
150 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
108 mm
Roller diameter
Da
3 mm
Length
L
175 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
118 mm
Roller diameter
Da
3 mm
Length
L
200 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
138 mm
Roller diameter
Da
3 mm
Length
L
225 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
148 mm
Roller diameter
Da
3 mm
Length
L
250 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
168 mm
Roller diameter
Da
3 mm
Length
L
275 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
178 mm
Roller diameter
Da
3 mm
Length
L
300 mm
Overall width
M
18 mm
Height
A
8 mm
Dynamic per roller
C
363 N
Static per roller
C0
275 N
Stroke
ST
58 mm
Roller diameter
Da
4 mm
Length
L
80 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
111

СЕРТИФИКАТ ISO
О НАС
СВЯЗАТЬСЯ С НАМИ
СОЦИАЛЬНЫЕ СЕТИ
MOBILE APPS
Подшипники C&H, все права защищены. Использование условий Политика конфиденциальности. КАРТА САЙТА
САЙТ ПОДШИПНИКОВ C&H
