Кроссовый роликовый направляющий

Перекрестный роликовый направляющий – это линейное движение роликового направляющего, который включает в себя роликовую клетку между двумя линейными направляющими с V-образными поверхностями, которые действуют как направляющие канавки. Благодаря тому, что цилиндрические ролики чередуются, такая конструкция может обрабатывать нагрузки в любом направлении, обеспечивая при этом крайне высокую точность и плавное линейное движение. Модели доступны в различных размерах, которые можно выбирать в зависимости от применения.

Для большинства конструкторов конструкций, перекрестные роликовые направляющие известны как направляющие с плоскими клетками, частый выбор для применения в точных приложениях с ограниченной длиной хода, обычно менее 1 метра. Основная функция линейного подшипника заключается в поддержке нагрузки с низким трением в прямолинейном движении.

Причины использования точных линейных направляющих многочисленны, но их наиболее очевидные преимущества перед другими типами направляющих:

  • Очень низкий и равномерный коэффициент трения
  • Почти свободное от скольжения и плавное функционирование
  • Компактные размеры
  • Высокая грузоподъемность и жесткость
  • Отсутствие люфта / высокая точность хода
  • Износостойкость и высокая надежность

Линейные направляющие доступны в различных типах продукции и разработаны с определенными характеристиками для применения в различных областях.

ПРОДУКТОВЫЕ ФИЛЬТРЫ И ТАБЛИЦА

Roller diameter (mm)

~

Length (mm)

~

Designation

Interchange code

СБРОСИТЬ ВСЕ
СЕЛЕКЦИЯ
Переключить ： Метрическая система Имперская система   Сортировать по :
Designation Stroke Roller diameter Length Overall width Height Dynamic per roller Static per roller
ST Da L M A C C0
mm
mm
mm
mm
mm
N
N
VR 4-120x11Z 82 4 120 22 11 764 637
VR 4-160x15Z 106 4 160 22 11 764 637
VR 3-50x7Z 130 4 200 22 11 764 637
VR 4-240x23Z 154 4 240 22 11 764 637
VR 4-280x27Z 178 4 280 22 11 764 637
VR 4-320x31Z 202 4 320 22 11 764 637
VR 4-360x35Z 226 4 360 22 11 764 637
VR 4-400x39Z 250 4 400 22 11 764 637
VR 4-440x43Z 274 4 440 22 11 764 637
VR 4-480x47Z 298 4 480 22 11 764 637
VR 6-100x7Z 56 6 100 30 15 1910 1760
VR 6-150x10Z 96 6 150 30 15 1910 1760
VR 6-200x13Z 136 6 200 30 15 1910 1760
VR 6-250x17Z 156 6 250 30 15 1910 1760
VR 6-300x20Z 196 6 300 30 15 1910 1760
VR 6-350x24Z 216 6 350 30 15 1910 1760
VR 6-400x27Z 256 6 400 30 15 1910 1760
VR 6-450x31Z 276 6 450 30 15 1910 1760
VR 6-500x34Z 316 6 500 30 15 1910 1760
VR 6-550x38Z 336 6 550 30 15 1910 1760
VR 6-600x41Z 376 6 600 30 15 1910 1760
VR 9-200x10Z 118 9 200 40 20 4310 4360
VR 9-300x15Z 118 9 200 40 20 4310 4360
VR 9-400x20Z 118 9 200 40 20 4310 4360
VR 9-500x25Z 118 9 200 40 20 4310 4360
VR 9-600x30Z 118 9 200 40 20 4310 4360
VR 9-700x35Z 118 9 200 40 20 4310 4360
VR 9-800x40Z 118 9 200 40 20 4310 4360
VR 9-900x45Z 118 9 200 40 20 4310 4360
VR 9-1000x50Z 118 9 200 40 20 4310 4360

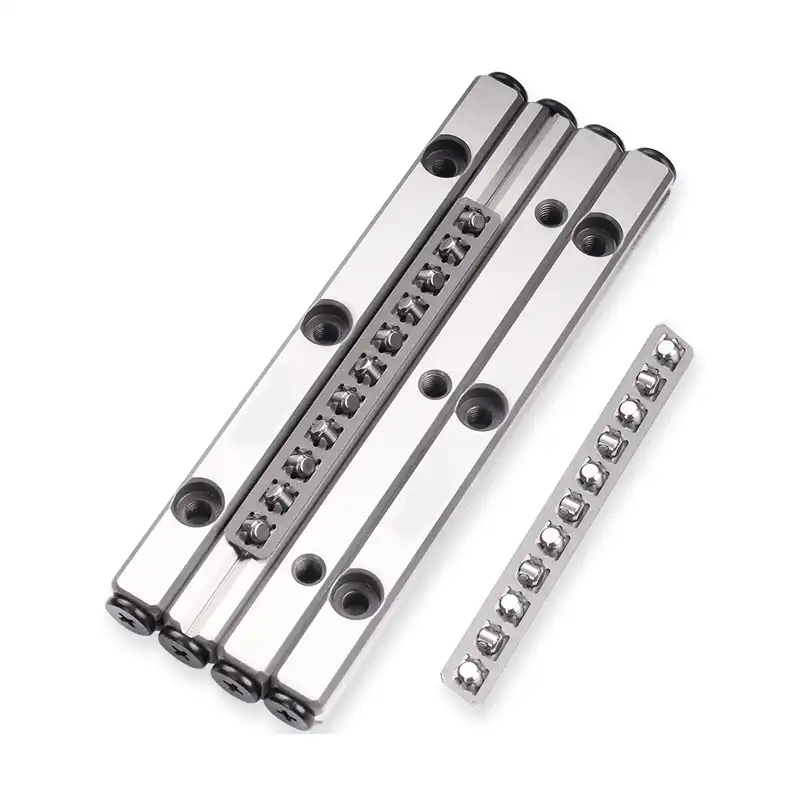

VR 4-120x11Z
ST Stroke 82 mm
Da Roller diameter 4 mm
L Length 120 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

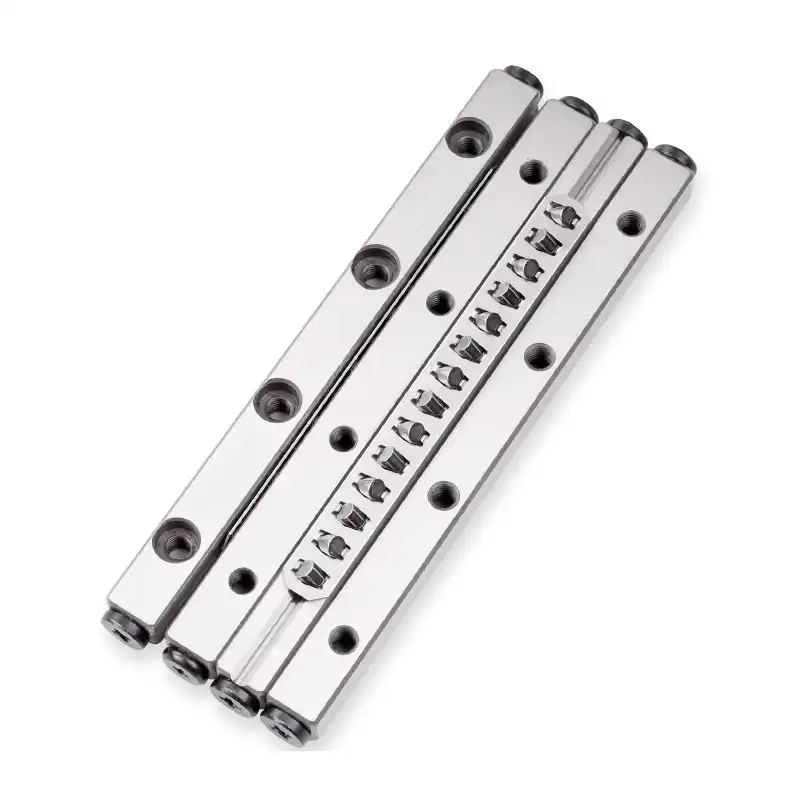

VR 4-160x15Z
ST Stroke 106 mm
Da Roller diameter 4 mm
L Length 160 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N
VR 3-50x7Z
ST Stroke 130 mm
Da Roller diameter 4 mm
L Length 200 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

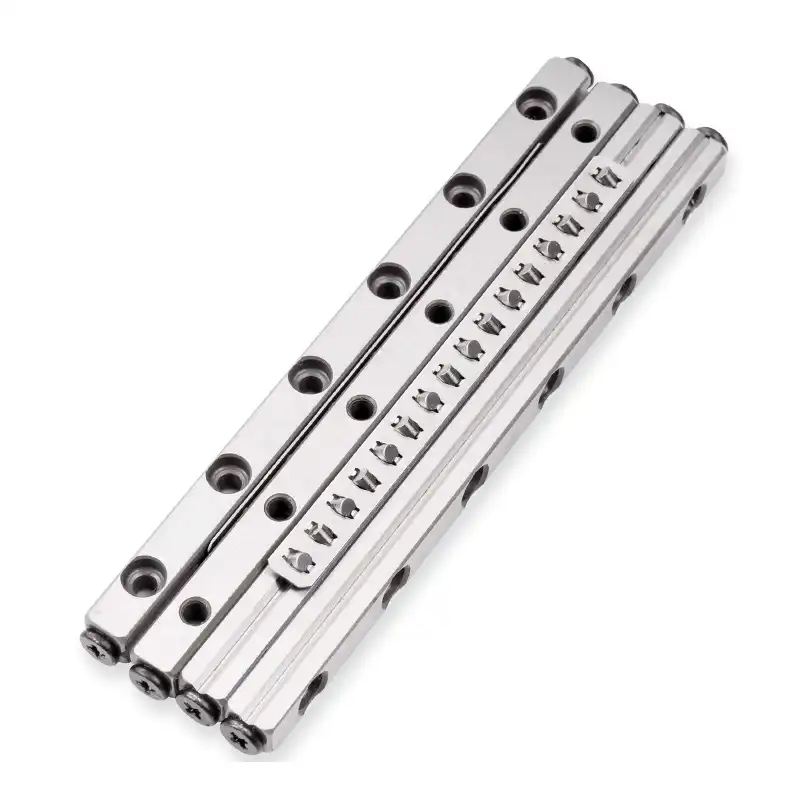

VR 4-240x23Z
ST Stroke 154 mm
Da Roller diameter 4 mm
L Length 240 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

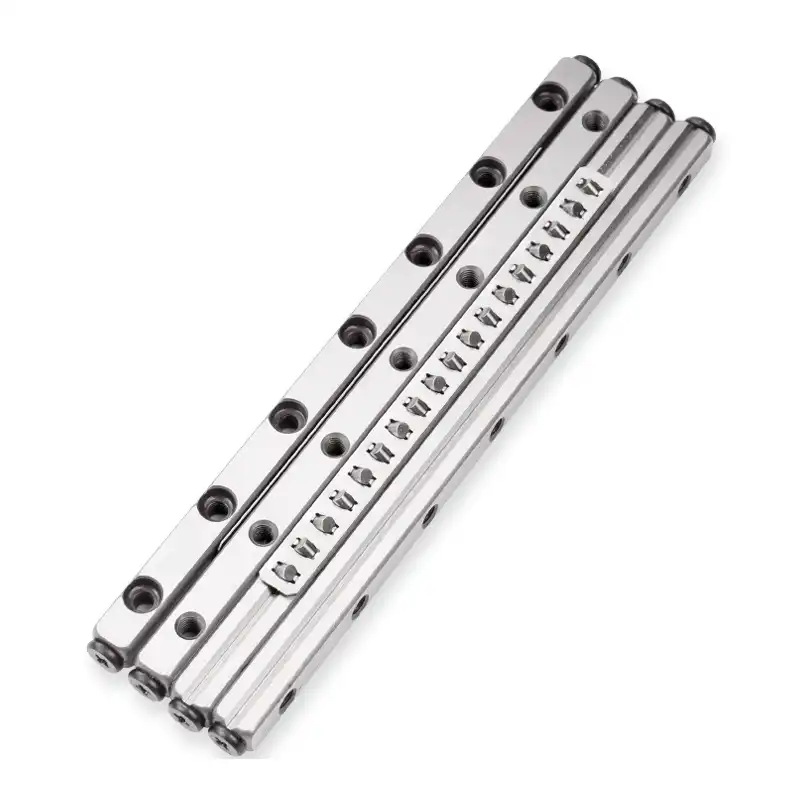

VR 4-280x27Z
ST Stroke 178 mm
Da Roller diameter 4 mm
L Length 280 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

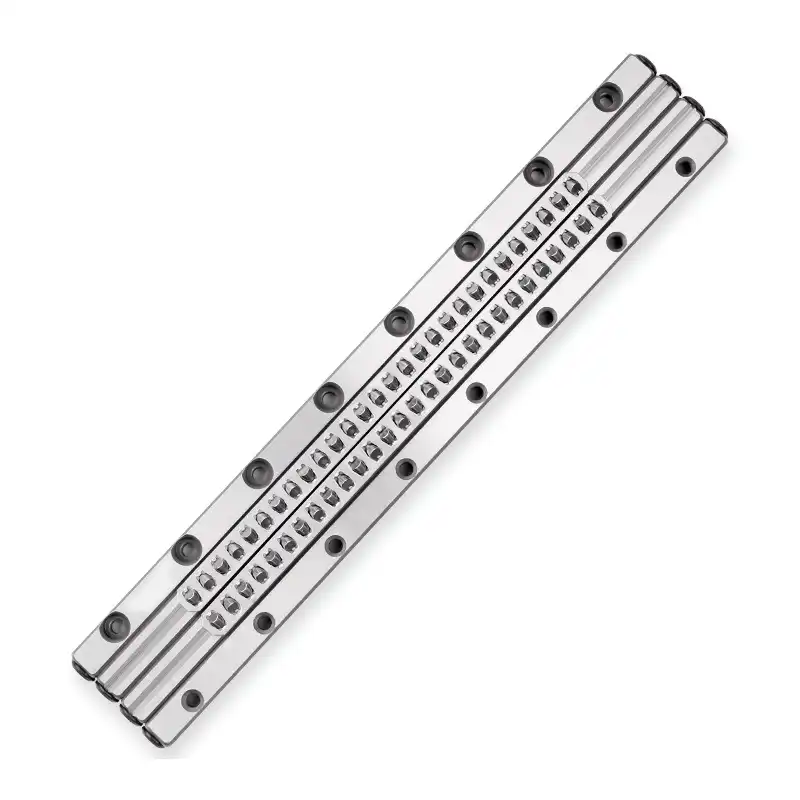

VR 4-320x31Z
ST Stroke 202 mm
Da Roller diameter 4 mm
L Length 320 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

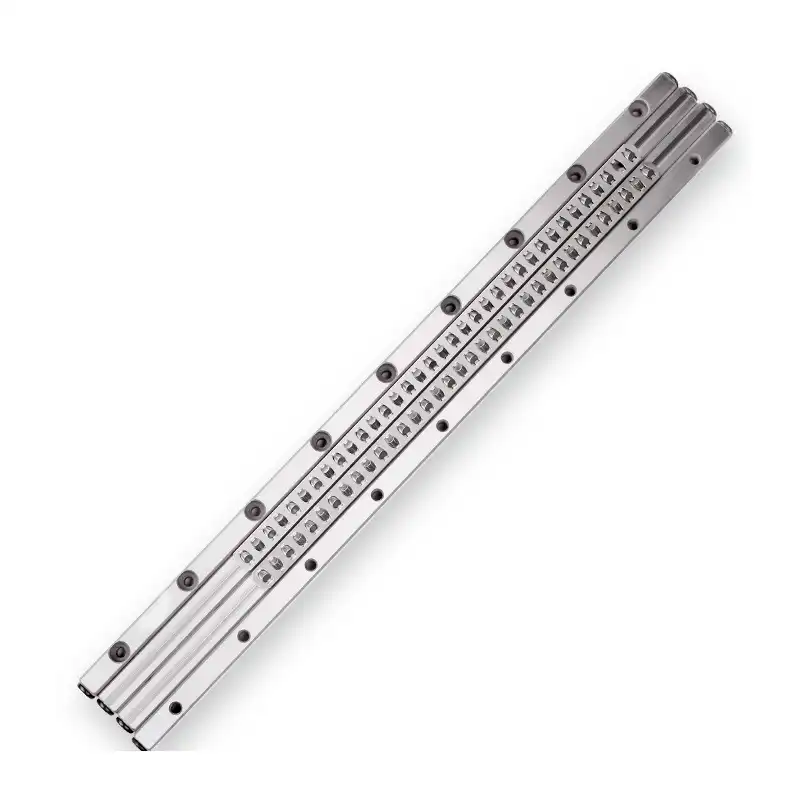

VR 4-360x35Z
ST Stroke 226 mm
Da Roller diameter 4 mm
L Length 360 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

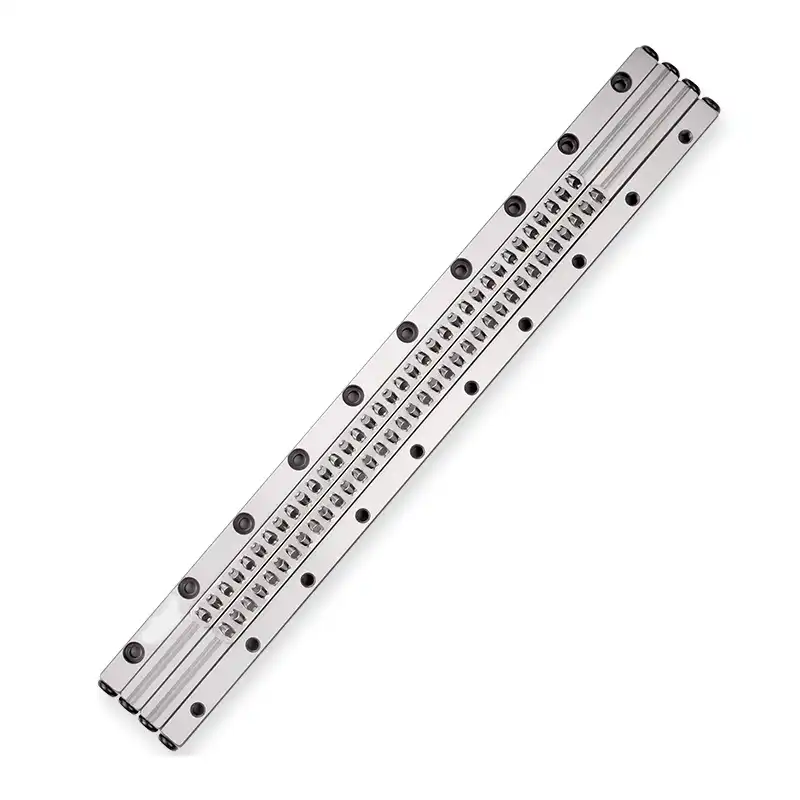

VR 4-400x39Z
ST Stroke 250 mm
Da Roller diameter 4 mm
L Length 400 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

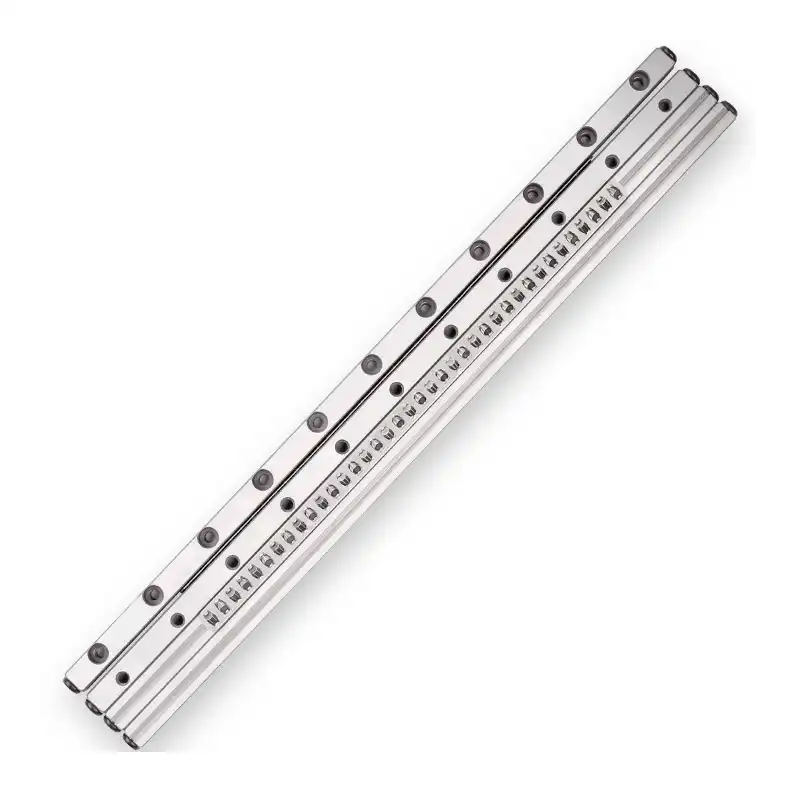

VR 4-440x43Z
ST Stroke 274 mm
Da Roller diameter 4 mm
L Length 440 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

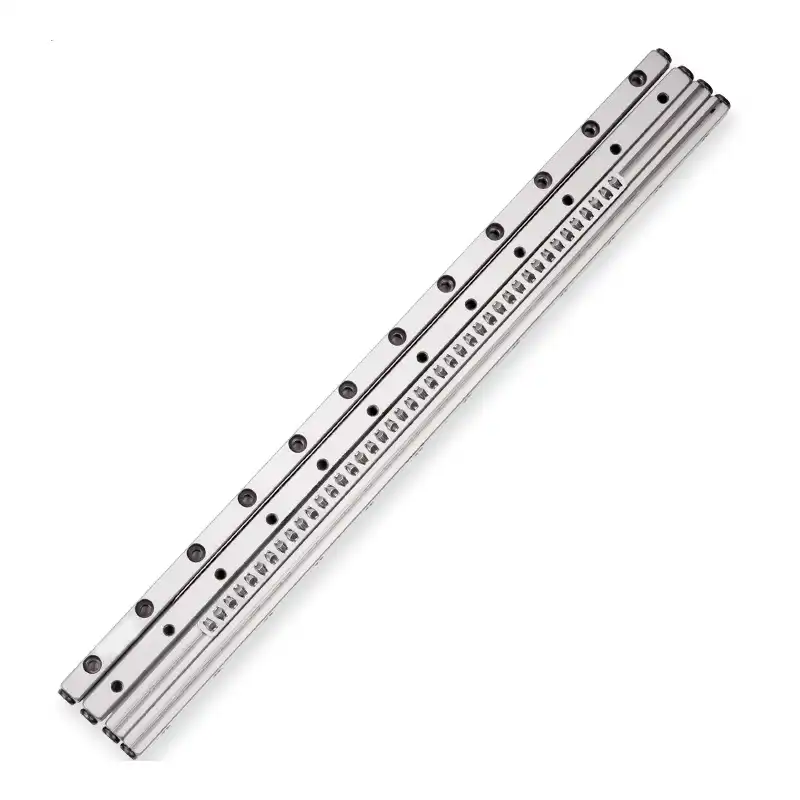

VR 4-480x47Z
ST Stroke 298 mm
Da Roller diameter 4 mm
L Length 480 mm
M Overall width 22 mm
A Height 11 mm
C Dynamic per roller 764 N
C0 Static per roller 637 N

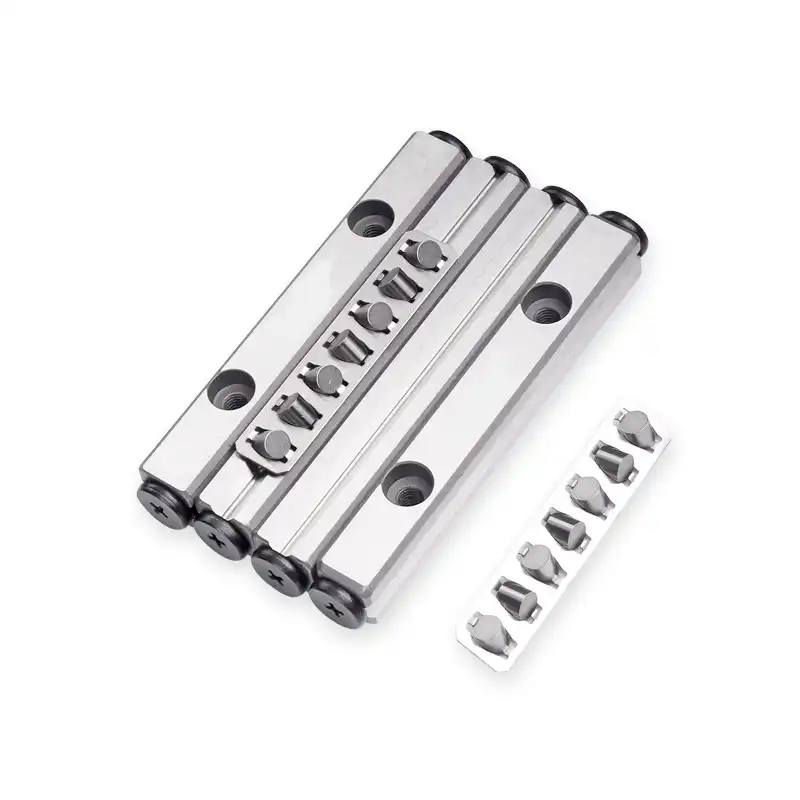

VR 6-100x7Z
ST Stroke 56 mm
Da Roller diameter 6 mm
L Length 100 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

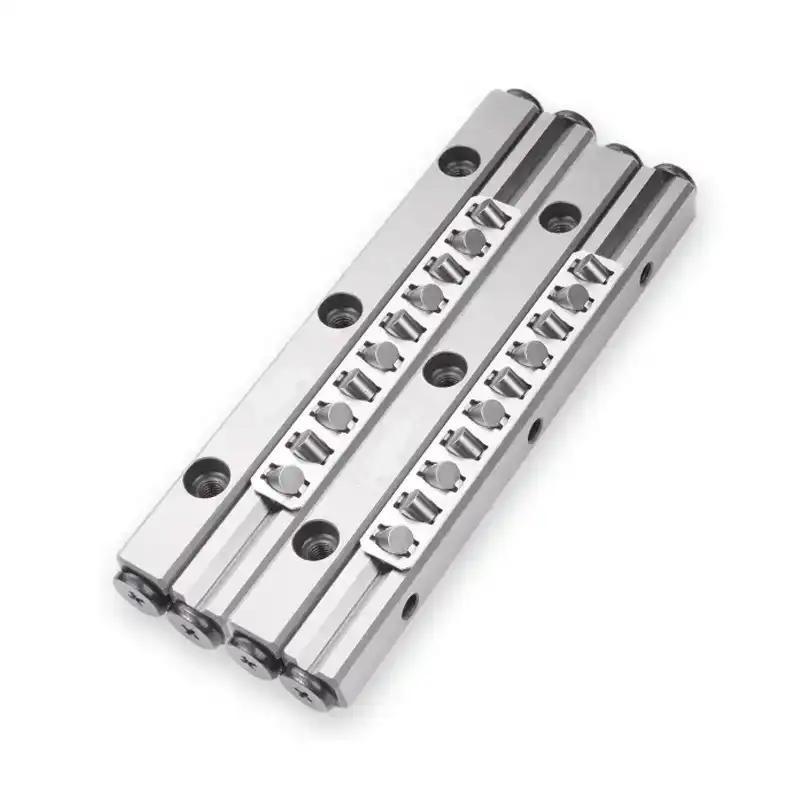

VR 6-150x10Z
ST Stroke 96 mm
Da Roller diameter 6 mm
L Length 150 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

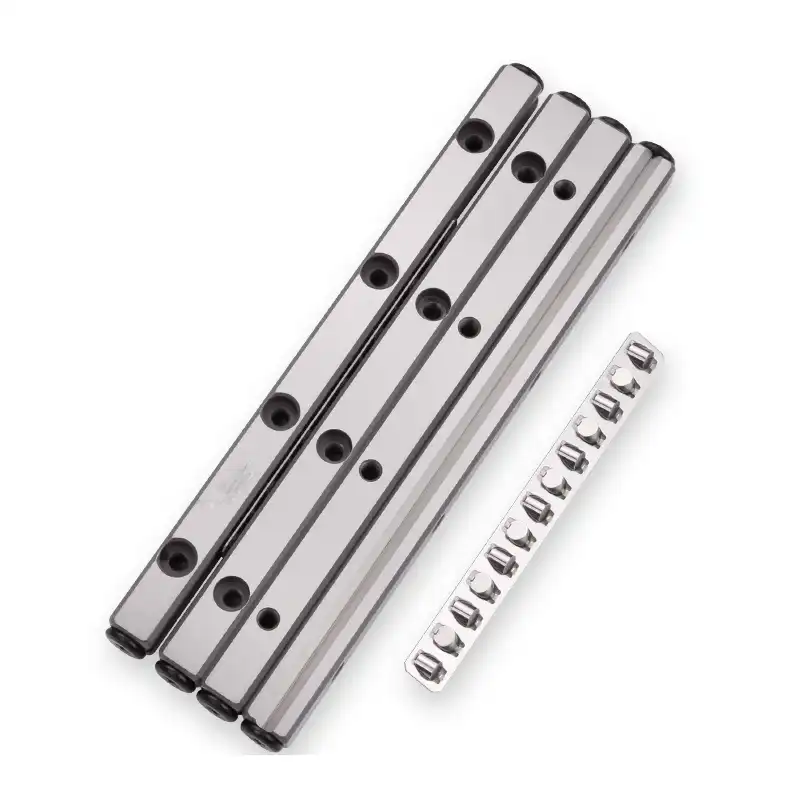

VR 6-200x13Z
ST Stroke 136 mm
Da Roller diameter 6 mm
L Length 200 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

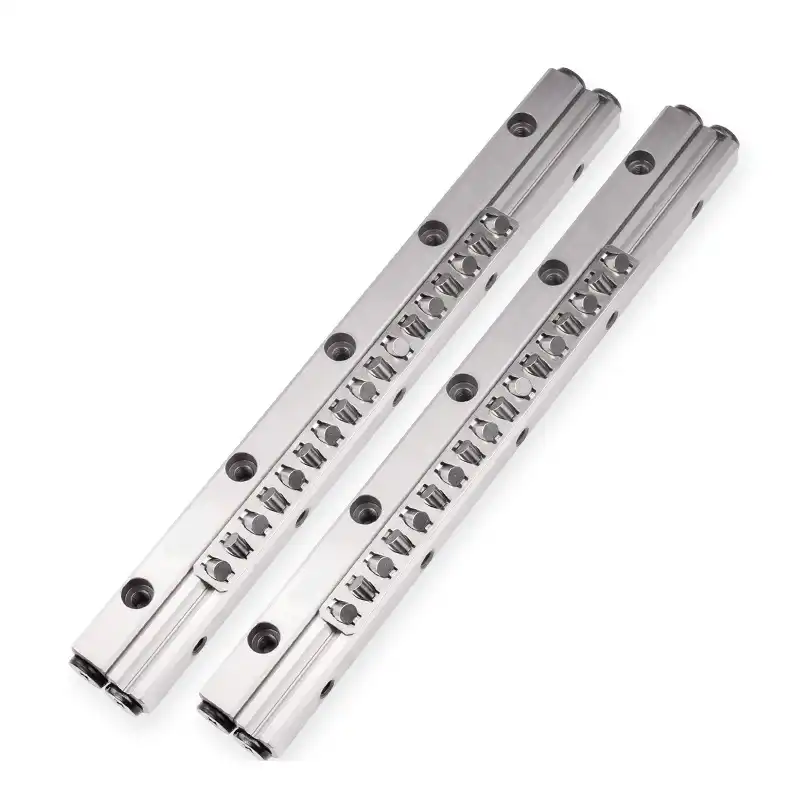

VR 6-250x17Z
ST Stroke 156 mm
Da Roller diameter 6 mm
L Length 250 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

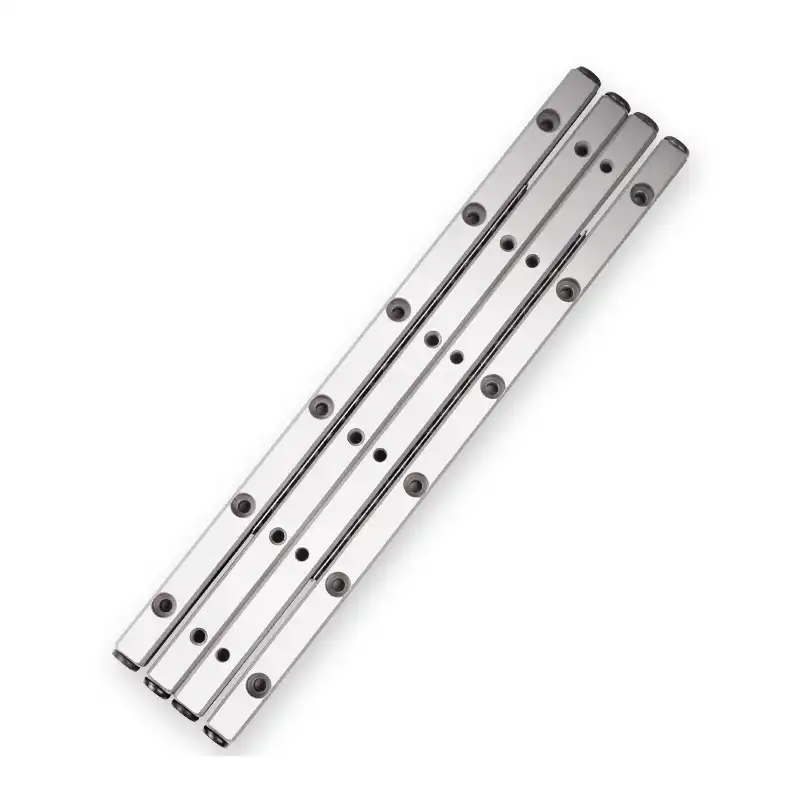

VR 6-300x20Z
ST Stroke 196 mm
Da Roller diameter 6 mm
L Length 300 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

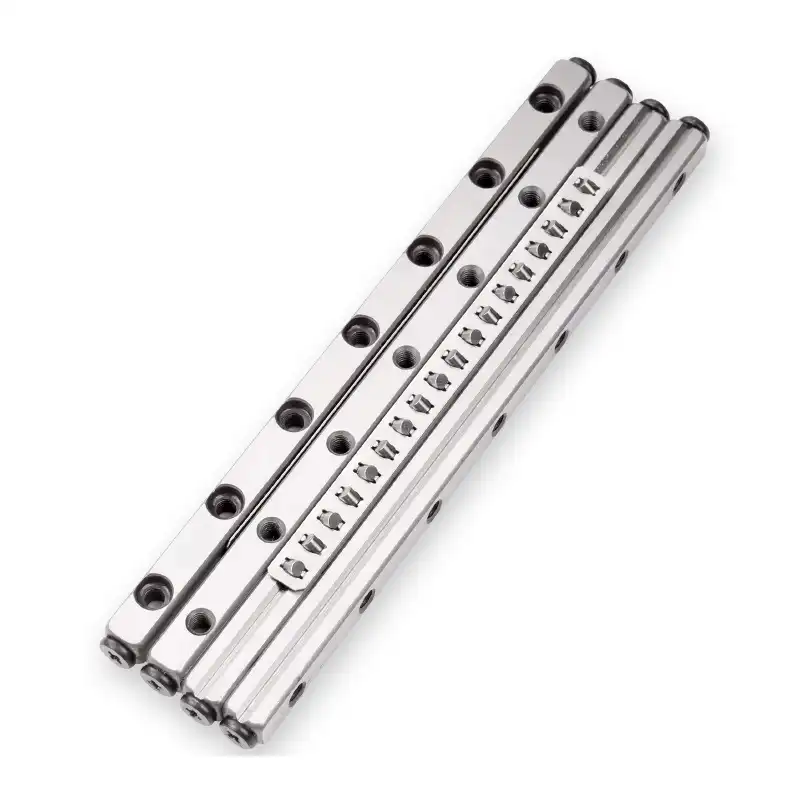

VR 6-350x24Z
ST Stroke 216 mm
Da Roller diameter 6 mm
L Length 350 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

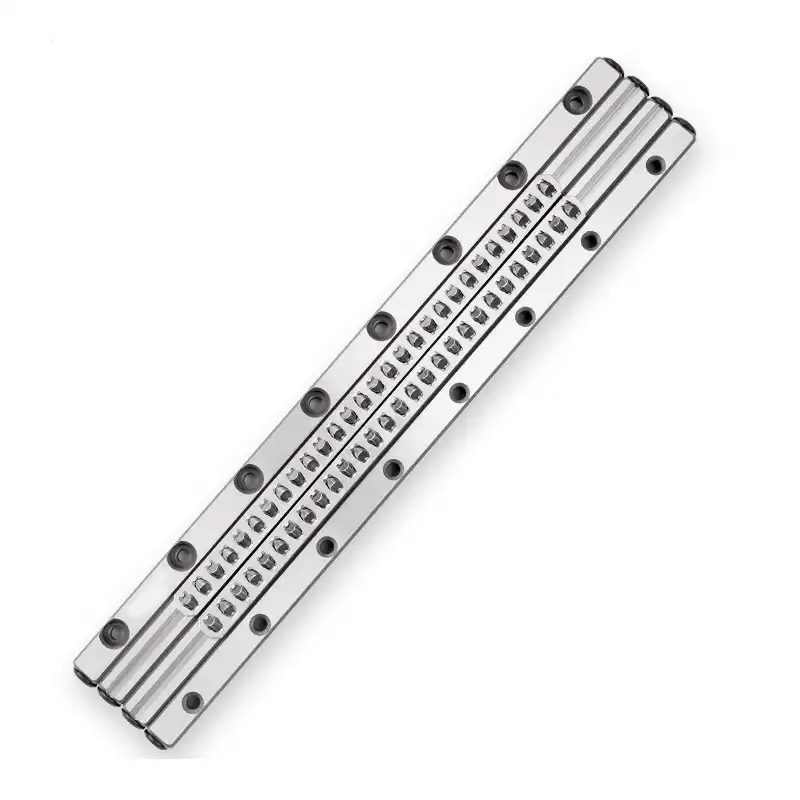

VR 6-400x27Z
ST Stroke 256 mm
Da Roller diameter 6 mm
L Length 400 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

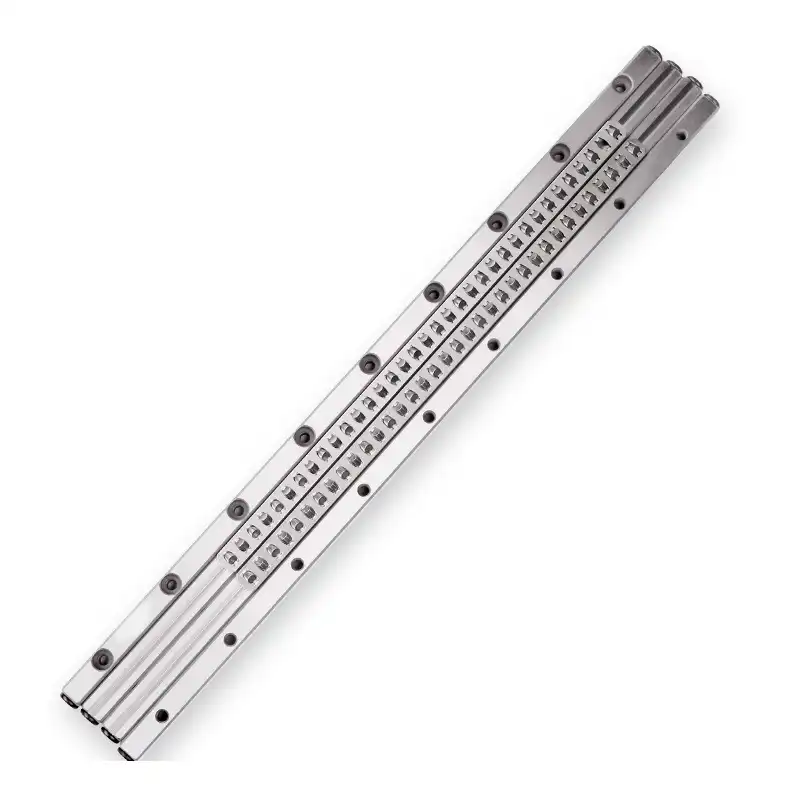

VR 6-450x31Z
ST Stroke 276 mm
Da Roller diameter 6 mm
L Length 450 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

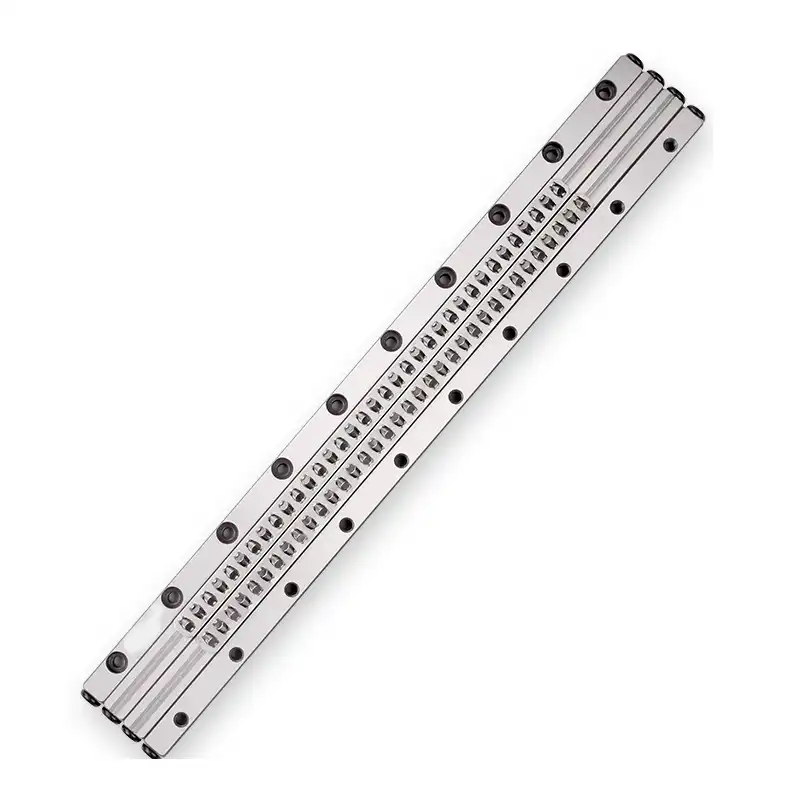

VR 6-500x34Z
ST Stroke 316 mm
Da Roller diameter 6 mm
L Length 500 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

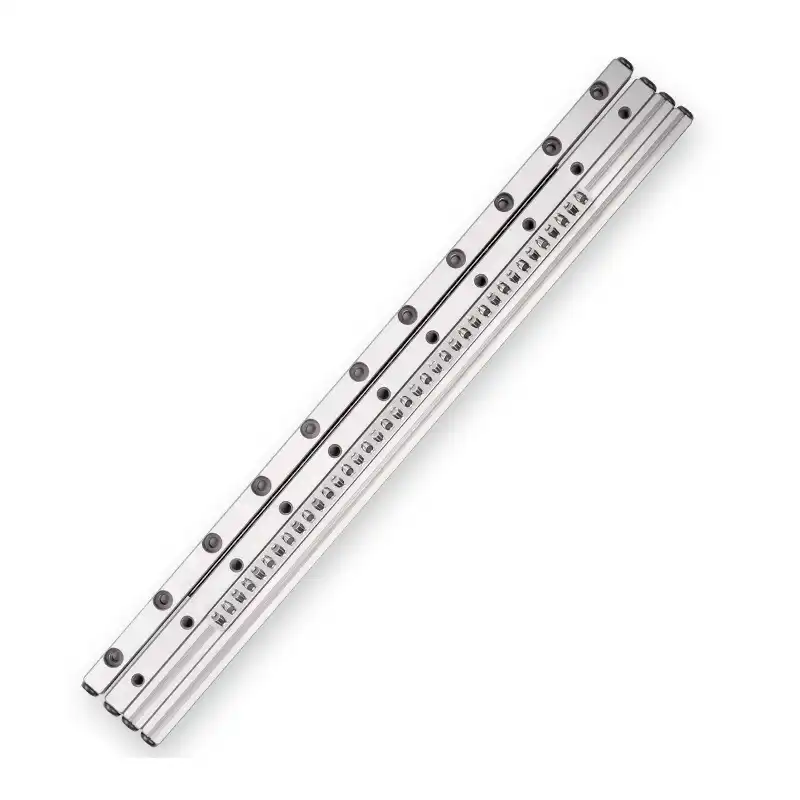

VR 6-550x38Z
ST Stroke 336 mm
Da Roller diameter 6 mm
L Length 550 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N

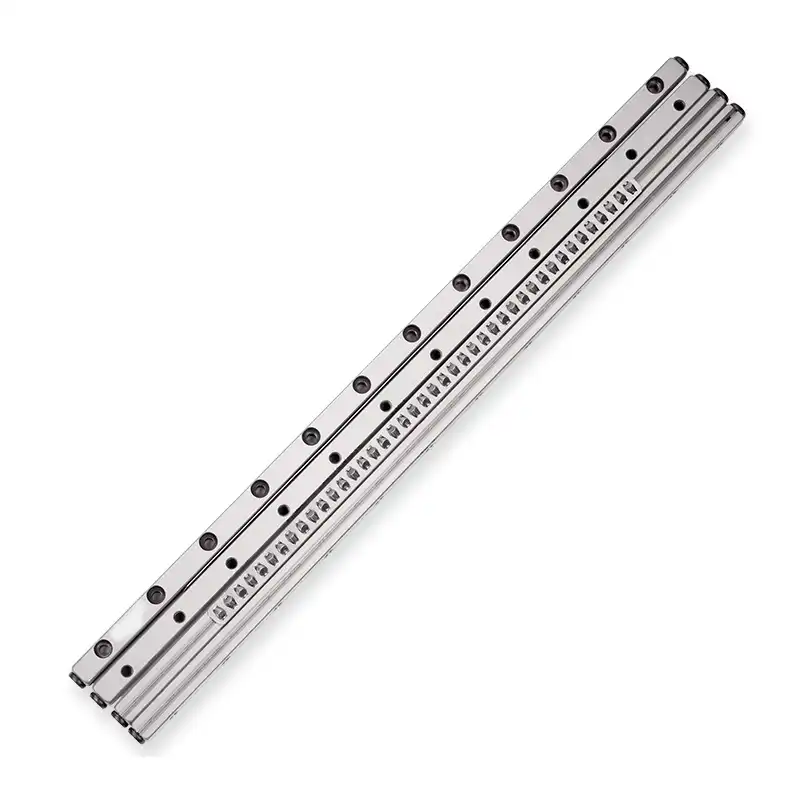

VR 6-600x41Z
ST Stroke 376 mm
Da Roller diameter 6 mm
L Length 600 mm
M Overall width 30 mm
A Height 15 mm
C Dynamic per roller 1910 N
C0 Static per roller 1760 N
VR 9-200x10Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-300x15Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-400x20Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-500x25Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-600x30Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-700x35Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-800x40Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-900x45Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
VR 9-1000x50Z
ST Stroke 118 mm
Da Roller diameter 9 mm
L Length 200 mm
M Overall width 40 mm
A Height 20 mm
C Dynamic per roller 4310 N
C0 Static per roller 4360 N
Stroke
ST
82 mm
Roller diameter
Da
4 mm
Length
L
120 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
106 mm
Roller diameter
Da
4 mm
Length
L
160 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
130 mm
Roller diameter
Da
4 mm
Length
L
200 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
154 mm
Roller diameter
Da
4 mm
Length
L
240 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
178 mm
Roller diameter
Da
4 mm
Length
L
280 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
202 mm
Roller diameter
Da
4 mm
Length
L
320 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
226 mm
Roller diameter
Da
4 mm
Length
L
360 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
250 mm
Roller diameter
Da
4 mm
Length
L
400 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
274 mm
Roller diameter
Da
4 mm
Length
L
440 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
298 mm
Roller diameter
Da
4 mm
Length
L
480 mm
Overall width
M
22 mm
Height
A
11 mm
Dynamic per roller
C
764 N
Static per roller
C0
637 N
Stroke
ST
56 mm
Roller diameter
Da
6 mm
Length
L
100 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
96 mm
Roller diameter
Da
6 mm
Length
L
150 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
136 mm
Roller diameter
Da
6 mm
Length
L
200 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
156 mm
Roller diameter
Da
6 mm
Length
L
250 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
196 mm
Roller diameter
Da
6 mm
Length
L
300 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
216 mm
Roller diameter
Da
6 mm
Length
L
350 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
256 mm
Roller diameter
Da
6 mm
Length
L
400 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
276 mm
Roller diameter
Da
6 mm
Length
L
450 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
316 mm
Roller diameter
Da
6 mm
Length
L
500 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
336 mm
Roller diameter
Da
6 mm
Length
L
550 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
376 mm
Roller diameter
Da
6 mm
Length
L
600 mm
Overall width
M
30 mm
Height
A
15 mm
Dynamic per roller
C
1910 N
Static per roller
C0
1760 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
Stroke
ST
118 mm
Roller diameter
Da
9 mm
Length
L
200 mm
Overall width
M
40 mm
Height
A
20 mm
Dynamic per roller
C
4310 N
Static per roller
C0
4360 N
111

СЕРТИФИКАТ ISO
О НАС
СВЯЗАТЬСЯ С НАМИ
СОЦИАЛЬНЫЕ СЕТИ
MOBILE APPS
Подшипники C&H, все права защищены. Использование условий Политика конфиденциальности. КАРТА САЙТА
САЙТ ПОДШИПНИКОВ C&H
